（1）預制艙的基本結構，預制式二次組合設備艙，二次設備、空調、照明、消防、安防、圖像等設備構成，艙體內所有設備均在工廠內完成相關接線，及調試工作，并作為1個整體或2~3個單體運輸至現場。

為了滿足變電站設備運行的各種標準要求，以及滿足戶外運行的要求，抗震強度需達到8級以上。在預制艙頂部增加斜頂，預防積水和積雪；同時斜頂還可以減少箱頂陽光照射。
（2）預制艙的內部空間和結構，艙體內部由二次設備、空調、照明、消防、安防、圖像等設備構成，同時還需要滿足設備運行和檢修人員的工作要求，需對艙體內部進行檢修，裝修材料選用防火防水材料，可在裝修材料和艙壁之間添加隔熱材料，阻隔陽光照射箱體隔熱功能，艙內的照明空調可根據需求選擇不同的實現方式，為了有效的節約，艙內安裝工業空調和排風系統，可實時調整艙內的運行運行環境；由于目前都采用無人值守方式，艙內還須安裝安防、圖像、圖像監控、火災報警系統；接線布置可根據設備的正常運行適當布置。

什么是光伏預制艙？
光伏預制艙是現階段光伏發電廠所配備光伏發電項目中的輸配電專項設備，其自身內部包含智能化輸配電相關管理電器元件，可實現遠程傳輸、數據自動化分析處理、緊急響動應急處理等無人化管理的需求，較大程度的降低了光伏發電廠自身人力、物力資源的使用。

光伏預制艙是干什么用的？
光伏預制艙主要用于不同的光伏電站設備，適用于分布式光伏并網，比較常見的像是光伏35kv預制艙、光伏10kv預制艙等。

光伏發電廠一般都建造在日光比較充足的野外或者是自建房的屋頂之中，當太陽能電池板將光能轉化為電能過程中12VDC甚至之上微弱的交流電壓，而僅僅通過逆變器的轉換之后并不能夠達到我們?nèi)粘Ｉ钣秒姷南汝P(guān)要求，那么這時候光伏預制艙就能夠及時的解決輸變電的問題。

光伏預制艙通常會配置一次設備、二次設備，進而形成了我們常說的一次設備預制艙和二次設備預制艙，既可以單制作，又可以成套定制加工。作為預制艙裝配式變電站的重要應用，不僅改變了傳統變電站的系統布局、土建設計和施工模式，而且其標準化設計、模塊化組合、工業化生產等環節更是與國家電網公司的智能變電站建設相契合

產品介紹

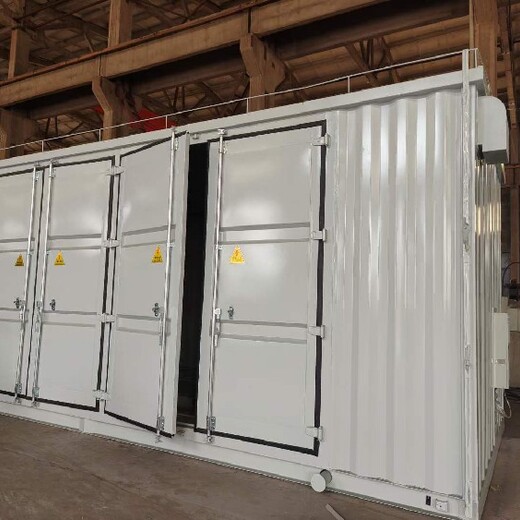

我公司生產設計的預制艙由艙體及內部一、二次組合設備、艙體輔助設施、設備屏柜或機架等組成，艙內可根據需要配置消防、安防、暖通、照明、通信等輔助設施，并在工廠內完成相關配線、調試等工作，并作為一個整體運輸至工程現場。其內部環境滿足工程項目一、二次設備運行條件及工程項目運行調試人員現場作業的要求，能夠有效縮短土建施工周期，減少現場施工、調試的工作量?？s短投運時間。

功能特性
1）高密度：預制艙結構布置緊湊，它與常規的變電站相比，具有占地面積小，同時具有防雨雪、防滲漏、防腐蝕、防風沙及塵埃、防鹽霧、抗沖擊的特點。
2）模塊化：設備在工廠進行標準化加工，出廠前接線、調試、試驗均已完成，可大限度的避免現場不利條件的影響，在現場只需要就地安裝，了設備可靠型。
3）快部署：預制艙可在任何位置進行部署。其設計原理允許此設備在不同條件下進行工作，比如極端溫度下、室內室外水泥板上以及粗糙地形上。這就無需購買或租賃昂貴的土地或建設定制的設施。
4）降低成本：減少了現場土建成本，將空間合理化，節省建設工期，方便現場施工，通過預制艙的運算能力與能效控制，能源花費得到了程度的削減。
5）質量控制：智能監控管理系統，不僅可以方便管理，簡化管理流程，而且可以時時監控設備的使用狀態，使整個數據中心工作在節能的狀態下，易于實現產品質量的監督、檢驗和控制。如現場出現問題也能進行消缺。

艙體宜采用雙坡屋頂結構，屋面坡度不小于5%，北方地區可適當增大屋面坡度，預防積水和積雪。屋面板應采用輕質高強，耐腐蝕，防水性能好的材料，中間層應采用不易燃燒，吸水率低、密度和導熱系數小，并有一定強度的保溫材料。
艙體屋面可采用有組織排水和自然散排兩種方式。當采用有組織排水時，排水槽及落水管與艙體配套供貨，現場安裝，落水管宜采用內置方式?？照{(diào)排水管宜采用暗敷或槽盒暗敷方式。
艙底板可采用花紋鋼板或環氧樹脂隔板。艙地面宜采用陶瓷防靜電活動地板，活動地板鋼支架應固定于艙底。防靜電活動地板高度宜為200～250mm，應方便電纜敷設與檢修。
二次設備用控制柜等在箱內沿預制艙長度方向放置，沿每列屏柜艙底板上布置兩根槽鋼（#5以上），與底板焊接作為控制柜安裝基礎，機柜底盤通過地腳螺栓與槽鋼固定，螺栓規格M12以上。

艙體保溫與耐寒要求
1）預制艙艙體采用的保溫措施與工藝：采用雙層鋼板（內部填充物采用建設部許可聚氨酯防火保溫材料，確保整個預制艙的保溫和防火性能）+環保金屬裝修層或非金屬圍護材料；門板厚度不低于50mm，達到“24墻”保溫功效。
2）艙體門板應采用保溫措施，內門板相對于外門板處于懸浮狀態（點接觸），小間隙不小于3mm,?內門板和外門板之間填充阻燃發泡材料(聚氨酯)，密度37kg/m3,內門板和外門板的熱傳導率減少至2%。
3）艙體內設置自動溫控系統，并加裝工業型加熱裝置，具備長時間加熱功能，不得采用民用電暖氣或暖風機，以艙體內的運行環境的穩定性。
4）高低壓艙體同時具有自動啟?？照{(diào)系統和高濕排風裝置，在各個隔室溫度50℃或低于0℃時自動啟動空調，調節向內溫度，當箱內相對濕度80%，自動啟動進風風閥和排風軸流風機，確保各個隔室內設備，尤其是自動化設備可靠運行，溫度、濕度控制器的返回門限為啟動值－6。
5）空調：為設備可靠運行環境，艙體內裝工業空調系統。 ???????
6）艙體內設驅潮裝置，內部元件不發生凝露。

預制艙抗震要求
艙體采用艙柜一體化技術、預制艙艙體骨架為焊裝一體式結構，應有足夠的機械強度和剛度，滿足抗震能力要求，
預制艙緊急逃生措施
1）預制艙通道門板上需設置“推杠式”緊急逃生門鎖，滿足人員緊急逃生要求。
2）門鎖需滿足防火要求，高可靠，命。
3）緊急逃生通道設置醒目的安全出口指示，相關通道指示設備均需考慮應急電源，以其可靠指示。
運維與檢修

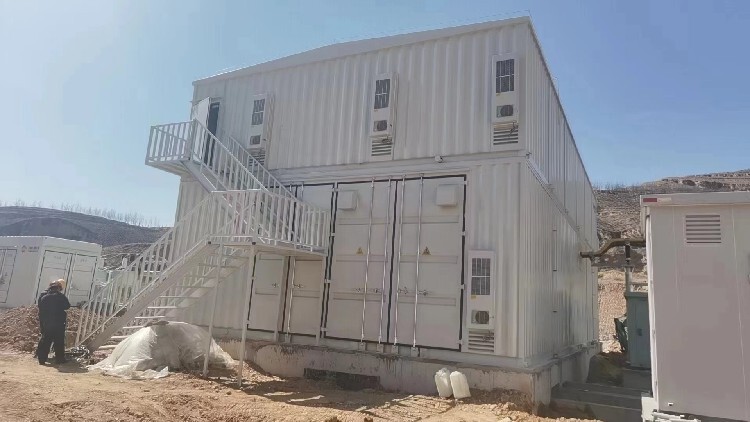

1）對于立體建站模式，二層艙體需設置防護圍欄，方便運維以及安全。登艙梯頂部踏板與護欄的底座齊平，腳踏為格柵式，坡度≯55°，腳踏寬度≮250mm，腳踏間高度差≯300mm，登艙梯兩側設置扶欄等防護措施。
2）為方便艙內柜體檢修，預制艙廠家應滿足柜體單移出要求，且可方便轉移至艙外，具備整柜更換的功能；
