精密鑄造硅膠產(chǎn)品包裝規(guī)格：
本商品以鐵桶包裝，標(biāo)準(zhǔn)有5kg、20kg、25kg和200kg四種包裝規(guī)格。
縮合型硅膠（工業(yè)級）25公斤包裝：A 組份硅膠25KG ，B 組份固化劑1KG，鐵桶真裝；
加成型硅膠（環(huán)保級）50公斤為一組：A 組份硅膠25KG ，B 組份鉑金催化劑25KG，鐵桶真裝。
按非危險品運輸，室溫25℃下，放陰涼通風(fēng)處，密閉不打開包裝，禁高溫烘烤暴曬，防酸堿和雜質(zhì)，貯存期1年。
精密鑄造硅膠產(chǎn)品參數(shù)：
加成型模具膠型號 E620 E630 E640

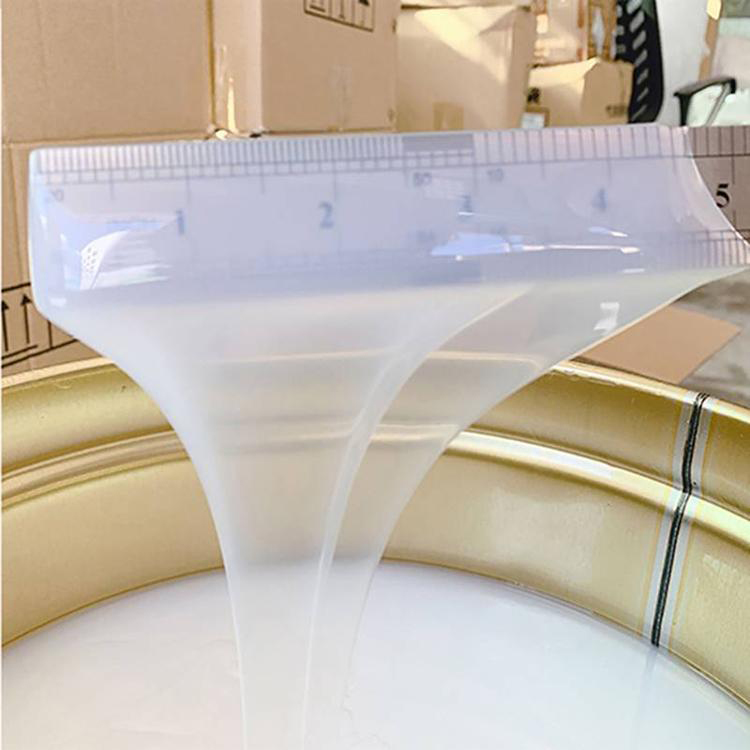

外觀（A組份） 半透明流動性液體
外觀（B組份），可調(diào) 半透明流動性液體
A、B組份比例 1：1 1：1 1：1
A組份粘度（CPS） 3000 6000 9000
可操作時間min（25℃/h） 30 30 30
硫化條件 28℃/h 4 4 4
60℃/h 2 2 2
100℃/min 30 30 30
密度（g/m3） 1.1 1.1 1.1
硬度（JIS A） 20 30 40
伸長率（％） ≥350 ≥350 ≥350
拉伸強度（MPa/s） 5 5.5 6
抗撕強度（KN/m） ≥20 ≥23 ≥25
線收縮率（％） <0.1 <0.1 <0.1
精密鑄造硅膠：
液體模具硅膠通常也稱為雙組份室溫硫化加成型硅膠。硅膠A、B組份都為可流動性的液體，其中B組份含鉑金觸媒催化劑或其它助劑，雙組份混合后可室溫或加溫固化。可用于以下幾個方面：
1） 用于制造各類硅膠制品：服裝輔料矽利康、商標(biāo)矽利康、嬰兒奶嘴、涂布印花、絲網(wǎng)打印矽利康、胸墊、肩墊、鞋墊等。
2） 用來制造各類模具如：食物糖藝蛋糕巧克力等模具、樹脂鉆模具、金屬工藝品模具、合金車載、汽車內(nèi)飾外殼保險杠等零部件手板模具、游艇、快艇等玻璃鋼材料模具制作、船舶真空袋、高鐵精密零件、航空航天零件等模具。
精密鑄造硅膠產(chǎn)品操作：
1、混合：Ａ組份與B組份按重量比例1:1進(jìn)行混合攪拌均勻，混合可以手動或使用設(shè)備。
2、脫泡：混合后的膠料在灌模前應(yīng)進(jìn)行脫泡。少量使用時可在真空干燥器內(nèi)進(jìn)行，在真空下，膠料體積會發(fā)泡可4～5倍，因此，脫泡的容器體積應(yīng)比膠料體積大4～5倍，幾分鐘后膠體積恢復(fù)正常，當(dāng)表面沒有氣泡逸出時（約10分鐘）即完成脫泡工序。
3、表面處理：膠料要接觸的模具表面或需灌封的材料表面可用凡士林、肥皂水、液體石蠟等作為脫模劑。之后即可進(jìn)行澆灌。
4、硫化和脫模：混合脫泡后的膠料，操作時間視溫度而定(0.5-1)H，硫化時間(室溫)4-6H，加溫80-120°C可在數(shù)十分鐘內(nèi)硫化。室溫快干型操作時間小于20分鐘，硫化時間為1小時，固化的溫度和時間可根據(jù)工藝條件而定。
