（1）預制艙的基本結構，預制式二次組合設備艙，二次設備、空調、照明、消防、安防、圖像等設備構成，艙體內所有設備均在工廠內完成相關接線，及調試工作，并作為1個整體或2~3個單體運輸至現場。

為了滿足變電站設備運行的各種標準要求，以及滿足戶外運行的要求，抗震強度需達到8級以上。在預制艙頂部增加斜頂，預防積水和積雪；同時斜頂還可以減少箱頂陽光照射。
（2）預制艙的內部空間和結構，艙體內部由二次設備、空調、照明、消防、安防、圖像等設備構成，同時還需要滿足設備運行和檢修人員的工作要求，需對艙體內部進行檢修，裝修材料選用防火防水材料，可在裝修材料和艙壁之間添加隔熱材料，阻隔陽光照射箱體隔熱功能，艙內的照明空調可根據需求選擇不同的實現方式，為了有效的節約，艙內安裝工業空調和排風系統，可實時調整艙內的運行運行環境；由于目前都采用無人值守方式，艙內還須安裝安防、圖像、圖像監控、火災報警系統；接線布置可根據設備的正常運行適當布置。

預制艙技術特點
預制艙了變電站“標準化設計、預制艙生產廠家工廠化加工、裝配式建設”全新建設模式。新的建設模式：減少占地面積、節約環境資源、降低基建投入成本，同時有效縮短了智能變電站的建設、調試周期，實現建站；新的建設工藝：模塊化設計，方便拆裝組合；可以更換設備，易于建立檢修元件庫，減少備用間隔投資；通用工藝，簡化裝配，節能環保，提高現場施工效率，同時又確保了工程實施的安全和質量水平；新的自動化技術：提升了變電站的總體智能化水平，提高了變電站的安全可靠性，進一步凸顯了變電站工業設施的定位，為智能電網的綠色、健康發展奠定了堅實基礎。

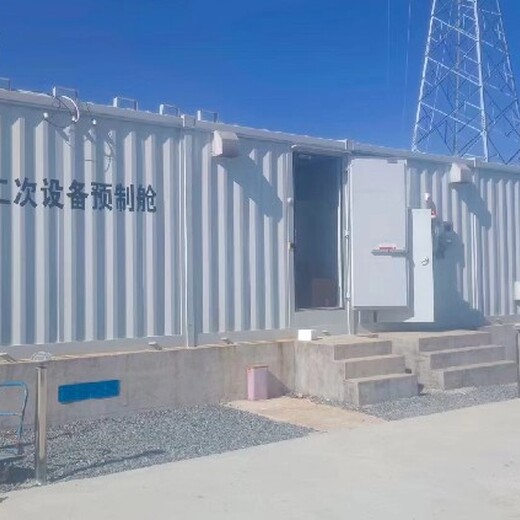

二次設備預制艙產品特點

1、安裝方便快捷，快速并網，節約建造成本，提高土地利用率。

2、艙內屏柜布置合理，線纜整齊，空間利用率高。

3、艙體外表面噴涂防腐漆，起到美觀防腐的效果。

4、艙頂設置一定的坡度，或者設置排水孔，便于艙頂排水。

5、滿足二次設備運行條件，防護等級達到IP54



預制艙式變電站是由艙體、二次設備、高壓柜、艙體輔助設施等組成。將它們在工廠內完成制造、組裝、配線、調試的工作，并作為一個整體設備運輸?shù)焦こ态F(xiàn)場吊裝。

艙體宜采用雙坡屋頂結構，屋面坡度不小于5%，北方地區可適當增大屋面坡度，預防積水和積雪。屋面板應采用輕質高強，耐腐蝕，防水性能好的材料，中間層應采用不易燃燒，吸水率低、密度和導熱系數小，并有一定強度的保溫材料。
艙體屋面可采用有組織排水和自然散排兩種方式。當采用有組織排水時，排水槽及落水管與艙體配套供貨，現場安裝，落水管宜采用內置方式?？照{(diào)排水管宜采用暗敷或槽盒暗敷方式。
艙底板可采用花紋鋼板或環氧樹脂隔板。艙地面宜采用陶瓷防靜電活動地板，活動地板鋼支架應固定于艙底。防靜電活動地板高度宜為200～250mm，應方便電纜敷設與檢修。
二次設備用控制柜等在箱內沿預制艙長度方向放置，沿每列屏柜艙底板上布置兩根槽鋼（#5以上），與底板焊接作為控制柜安裝基礎，機柜底盤通過地腳螺栓與槽鋼固定，螺栓規格M12以上。

預制艙艙體的密封與通風處理
1）艙體密封均需采用硅橡膠或三元乙丙材料制作的密封條，高壓和低壓的進出線電纜孔采用方便于密封的敲落孔，并在艙體內隨機配置敲落孔用密封膠圈。
2）廠家應該解決好艙體密封和自動排風的矛盾，排風要進行多道防塵處理，防塵網應方便拆裝和清洗。
3）排風的風機采用進口、命、免維護軸流式風機；風機的數量應滿足排風和除濕的要求。

預制艙艙體接地
預制艙的艙體底架上應設接地導體，該接地導體上應設有與接地網相連接的固定接地端子，與預制艙內各設備接地和保護接地相連，并應有明顯的接地標志。接地端子為直徑不小于12mm的銅質螺栓。預制艙的金屬骨架，高配電裝置、低配電裝置和變壓器室的金屬支架均應有符合技術條件的接地端子，并與接地導體可靠地連接在一起。預制艙每臺艙體的底架外部應至少設有4個明顯的接地點，該接地點應采用銅板與可靠底架焊接，并配有直徑不小于12mm的銅質螺栓，以便現場進行艙體與基礎接地網的連接。
