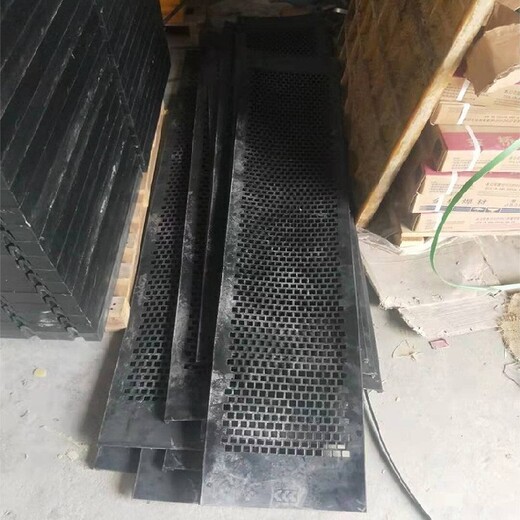

橡膠篩網(wǎng)具有以下優(yōu)點(diǎn)： 1、篩網(wǎng)可以在模壓工藝中增加各種不同的骨架材料，延長(zhǎng)使用壽命； 2、篩網(wǎng)重量較輕便于現(xiàn)場(chǎng)裝卸； 3、篩網(wǎng)阻力大，可降低噪音； 4、篩網(wǎng)可根據(jù)物料的形狀設(shè)計(jì)出不同的孔形，篩孔愈大，單位篩網(wǎng)面積的生產(chǎn)率愈高，篩分效力也越好，但篩孔的大小取決于采用的目的和要求； 5、篩網(wǎng)由于有橡膠的特性，所以使用壽命較長(zhǎng)，承載能力大。

橡膠篩網(wǎng)的質(zhì)檢 1.外觀檢驗(yàn) 篩板表面應(yīng)整潔，無(wú)飛過，毛剌等，且不允許有雜質(zhì)，無(wú)明顯劃痕,泡狀突起.表面紋路自然,表面無(wú)可見的微粒,無(wú)折射缺陷及澆注口印跡,流痕等. 目測(cè)和手感 2.尺寸檢查 橡膠篩板尺寸按規(guī)定程序批準(zhǔn)的產(chǎn)品設(shè)計(jì)圖紙和各相關(guān)的GB標(biāo)準(zhǔn)制造,符合產(chǎn)品圖樣或技術(shù)文件的要求. 卷尺和卡尺 3.耐燃油性檢查 樣品在40OC的環(huán)境溫度下，放在燃油中浸泡48h后，其本積變化率應(yīng)小于10%，硬度變化為-25RHD以內(nèi)，拉斷強(qiáng)度變化率應(yīng)在-35%以內(nèi)，拉伸變化率在-20%以內(nèi)。

橡膠工業(yè)制品類橡膠制品： ①膠帶－運(yùn)輸帶、傳送帶等； ②膠管－夾布膠管、編織膠管、纏繞膠管、針織膠管、特種膠管等； ③模型制品－橡膠密封件、減震件等； ④壓出制品－純膠管、門窗密封條、各種橡膠型材等； ⑤膠布制品－生活和防護(hù)膠布制品（如雨衣）、工業(yè)用膠布制品（如礦用導(dǎo)風(fēng)筒）、交通和儲(chǔ)運(yùn)制品（如油罐）、救生制品（如救生筏）等； ⑥膠輥：印染膠輥、印刷膠輥、造紙膠輥等； ⑦硬質(zhì)膠制品：電絕緣制品（蓄電池殼）、化工防腐襯里、微孔硬質(zhì)膠（微孔隔板）等； ⑧橡膠絕緣制品－電線、電纜等； ⑨膠乳制品－浸漬制品、海綿、壓出制品、注模制品等；

橡膠篩網(wǎng)在加工時(shí)，橡膠混煉的目的是什么 混煉就是依據(jù)膠料配方規(guī)定的配合劑的比率，將生膠和各樣配合劑經(jīng)過橡膠設(shè)施混淆在一同，并使各樣配合劑平均地分別在生膠之中。膠料進(jìn)行混煉的 目的就是要獲取物理機(jī)械性能指標(biāo)平均一致，切合配方規(guī)定的膠料性能指標(biāo)，以利于下工藝操作和成質(zhì)量量要求。

橡膠篩網(wǎng)在生產(chǎn)上，容易出現(xiàn)的問題：脫膠 及解決方案 橡膠-金屬粘接不良 橡膠與金屬的粘結(jié)是橡膠減震產(chǎn)品一個(gè)重要環(huán)節(jié)，橡膠與金屬的粘結(jié)原理，普遍認(rèn)為在低模量的橡膠與高模量的金屬之間，膠粘劑成為模量梯度，以減少粘結(jié)件受力時(shí)的應(yīng)力集中。常用雙涂型膠漿的底涂或單涂型膠粘劑與金屬表面之間主要通過吸附作用實(shí)現(xiàn)粘結(jié)。底涂型和面涂型膠粘劑之間，以及膠粘劑與橡膠之間通過相互擴(kuò)散作用和共交聯(lián)作用而實(shí)現(xiàn)粘結(jié)。 橡膠-金屬粘接不良的原因分析及解決方法 1 膠漿選用不對(duì)。解決方法：參考具體使用手冊(cè)，選擇合適的膠粘劑 2金屬表面處理失敗，以致底涂的物理吸附不能很好的實(shí)現(xiàn)。解決方法；粗化金屬表面，金屬粘結(jié)表面一定的粗糙度。常用的處理方法，顯微鏡觀察表面粗糙度從大到小依次是噴砂、拋丸＞磷化＞鍍鋅.金屬表面不能有銹蝕，不能粘到油污、灰塵、雜質(zhì)等 3膠漿涂刷工藝穩(wěn)定性差，膠漿太稀、漏涂、少涂、殘留溶劑等。解決方法；注意操作，防止膠漿漏涂、少涂。

橡膠篩網(wǎng)在加工時(shí)，容易出現(xiàn)的問題-撕裂、拉毛 及解決方法 撕裂、拉毛表現(xiàn)在橡膠接頭膠體被扯斷或橡膠體表面不光滑平整。撕裂、拉毛的原因和解決的方法如下； 8.1脫模方式不合理，硬脫模，導(dǎo)致制品被扯斷或拉毛。解決方法；改進(jìn)脫模方式，改進(jìn)模具結(jié)構(gòu)。噴脫模劑 8.2制品過度硫化，導(dǎo)致橡膠強(qiáng)度等物理性能下降而被撕裂、扯斷。解決方法；調(diào)整硫化條件到正硫化。 8.3硫化溫度太高。解決方法；調(diào)整膠料配方，降低硫化溫度。
