孝感附壁式鑄鐵鑲銅閘門,附壁鑄鐵鑲銅方形閘門

簡介與用途： 鑄鐵鑲銅方閘門它采用特的外弧形設計，結構合理、受力均勻，采用灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。 1.鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。 2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。 3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。 4.品種規格，適應性廣。 5.與啟閉機配套使用，閘門為工作部分，

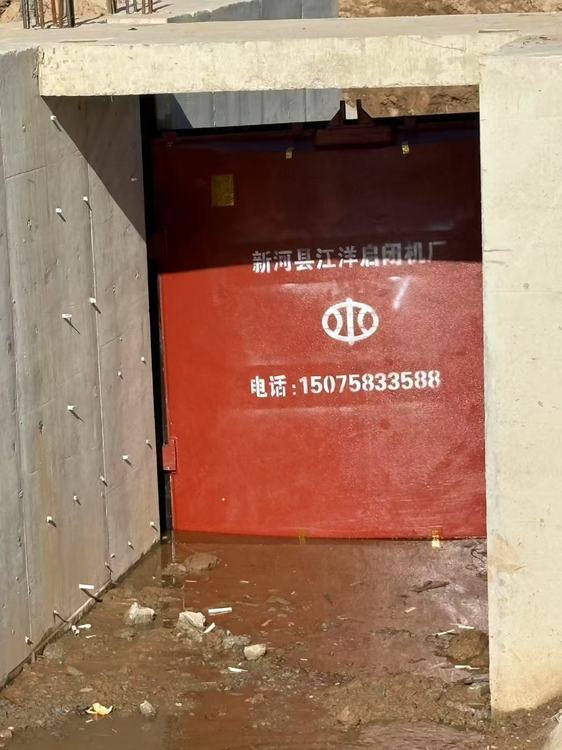

 孝感附壁式鑄鐵鑲銅閘門,附壁鑄鐵鑲銅方形閘門

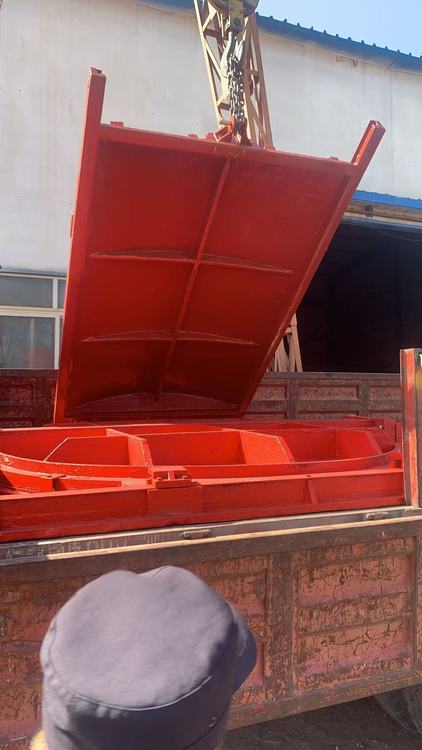

鑄鐵閘門特點：1. 鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由灰口鑄鐵或球墨鑄鐵制成，導軌 左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1 /3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大鑄鐵閘門一般設置有可調節的楔緊裝置，楔緊副（如楔塊與楔塊、楔塊與偏心銷等）分別設在門體和門框上。調節楔緊裝置，可使得閘門關閉時門體緊貼門框，達到止水要求。鑄鐵閘門通常配置手動或電動螺桿式啟閉機，用于操作閘門的啟閉。鑄鐵閘門有以下特點： 布置簡單，結構緊湊，節省空間；運行維護簡單，減少運行費用，但鑄鐵閘門的造價比鋼閘門略高一些。耐腐蝕性強。門體和門框的材料采用鑄鐵，止水面鑲銅合金或不銹鋼等耐腐蝕材料，防腐能力強，特別適用于污水或海水環境中。有特殊要求的地方還可以采用鎳鉻合金鑄鐵等耐腐蝕性更強的材料。鑄鐵閘門的止水副采用整體加工，止水效果好，金屬止水使用壽命長。

鑄鐵方閘門1　導軌應按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5。在門板開啟到位置時，其導軌的***應門板的水平中心線。 2　導軌可用螺栓(螺釘)與門框相接，或與門框整體鑄造。 密封座 1　密封座應分別置于經機加工的門框和門板的相應位置上，用與密封座相同材料制作的沉頭螺釘緊固。在啟閉門板過程中，不能變形和松動，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。 2　密封座工作表面不得有劃痕、裂縫和氣孔等缺陷。 3　密封座的板厚，應符合表4規定。 吊耳或吊塊螺母 1　門板的上端應設吊耳或吊塊螺母，以與門桿連接。吊耳或吊塊螺母的受力點盡量靠近門板的重心垂線。在工作水頭啟閉時，其拉伸、壓縮和剪切強度的安全系數不小于5。 2　吊耳可與門板整體鑄造或用螺栓(螺釘)與門板連接。 閘門孔口規格        板厚 主要構件 門板 1　門板應整體鑄造，閘孔在400mm及其以上時應設置加強肋。 2　門板應按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度應不大于構件長度的1/1500。　　　　　　

3　門板的厚度應在計算厚度上增加2mm的腐蝕裕量。 4　閘孔尺寸在600mm及其以上時，門板的上端應設置安裝用吊環或吊孔。 門框 1　門框應整體鑄造，在工作水頭下，其拉伸、壓縮和剪切強度的安全系數不小于5。 2　門框的厚度應在計算厚度上增加2mm的腐蝕裕量。 3　對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB 4216.2的規定，法蘭螺栓孔應在垂直中心線的二側對稱均布。 4　法蘭螺栓孔d0的軸線相對于法蘭的孔軸線的位置度公差Φt應符合下表的規定 法蘭螺栓孔直徑d0 位置度公差Φt 11.0～17.5           <1.0 5.門框(含導軌)的任一外側應機加工一條與導軌平行且貫通的垂線作安裝閘門基準。 導軌 1　導軌應按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5。在門板開啟到位置時，其導軌的***應門板的水平中心線。 2　導軌可用螺栓(螺釘)與門框相接，或與門框整體鑄造。 密封座 1　密封座應分別置于經機加工的門框和門板的相應位置上，用與密封座相同材料制作的沉頭螺釘緊固。在啟閉門板過程中，不能變形和松動，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。 2　密封座工作表面不得有劃痕、裂縫和氣孔等缺陷。 3　密封座的板厚，應符合表4規定。 吊耳或吊塊螺母 1　門板的上端應設吊耳或吊塊螺母，以與門桿連接。吊耳或吊塊螺母的受力點盡量靠近門板的重心垂線。在工作水頭啟閉時，其拉伸、壓縮和剪切強度的安全系數不小于5。 2　吊耳可與門板整體鑄造或用螺栓(螺釘)與門板連接。 閘門孔口規格        板厚 主要構件 門板 1　門板應整體鑄造，閘孔在400mm及其以上時應設置加強肋。 2　門板應按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度應不大于構件長度的1/1500
