河道閘門 鑄鐵閘門 鋼制閘門方閘門:明桿式 ZMF DN200~DN2500mm

  閘門系列分為鋼結構閘門和鑄鐵閘門兩個系列,規格型號可按客戶要求設計.
鋼結構閘門以鋼板為基材,采用橡膠止水,防腐方式為表面進行噴沙、噴金屬防腐涂料,產品可根據用戶要求或提供圖紙生產。

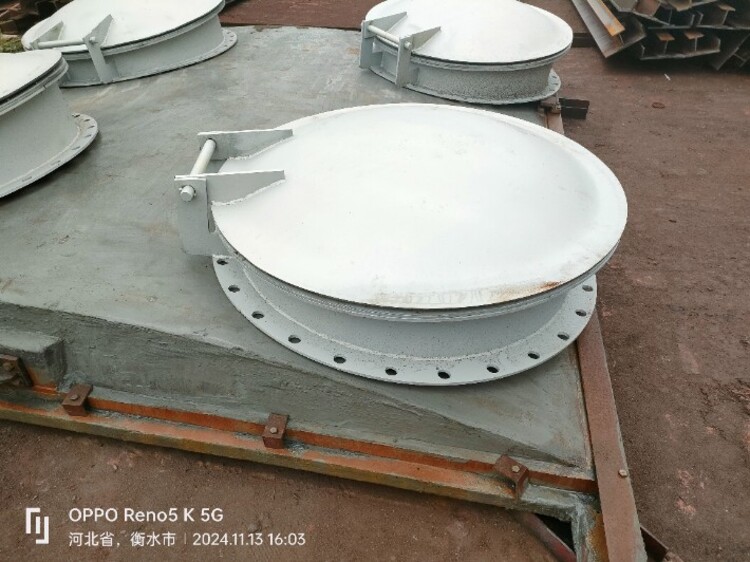

鑄鐵閘門是以鑄鐵為原料生產,具有耐腐蝕性,可在PH:6-8的流體酸堿中使用,止水效果好,安裝簡單,使用壽命長等特點,有單、雙向止水,止水采用精加工后自身或鑲銅、不銹鋼等方式止水。其規格型號有:平板平面鑄鐵閘門、弧形平面鑄鐵閘門,手提式鑄鐵閘門、機閘一體式閘門、封閉式鑄鐵閘門、組合式鑄鐵閘門、翻板閘門、整體折疊拍門(分方形拍門和圓形拍門)、潮門(作為排水管出口處的單向閥用,具有自動關閉功能,防止江河潮水倒流)、高水頭潛沒式銅止水高壓閘門(可用于深水涵洞,可傾斜安裝,斜拉使用,止水采用銅板止水。)

河道閘門 鑄鐵閘門 鋼制閘門方閘門:明桿式 ZMF DN200~DN2500mm

閘門安裝注意事項
  1、在閘門安裝前,檢查各連接部位的螺栓是否因運輸裝卸中造成的松動,如有松動應加以緊固。
  2、檢查主立框與橫框連結上的止水面是否有錯位,如有錯位則松動連接螺栓將止水面調整在同一平面內。

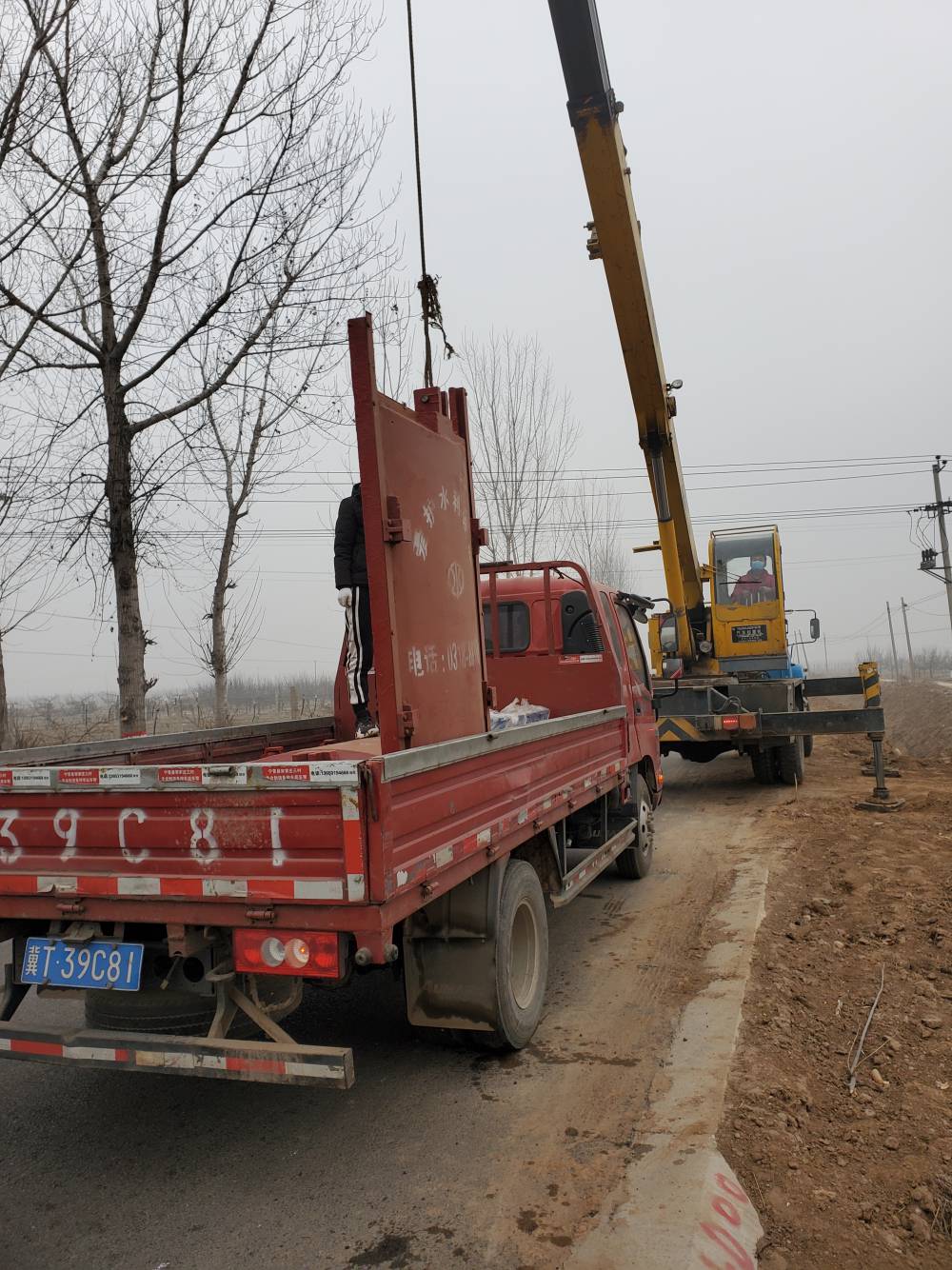

  3、閘門安裝時應采用整體就位安裝,禁止閘框、閘板分體安裝,防止閘框變形。

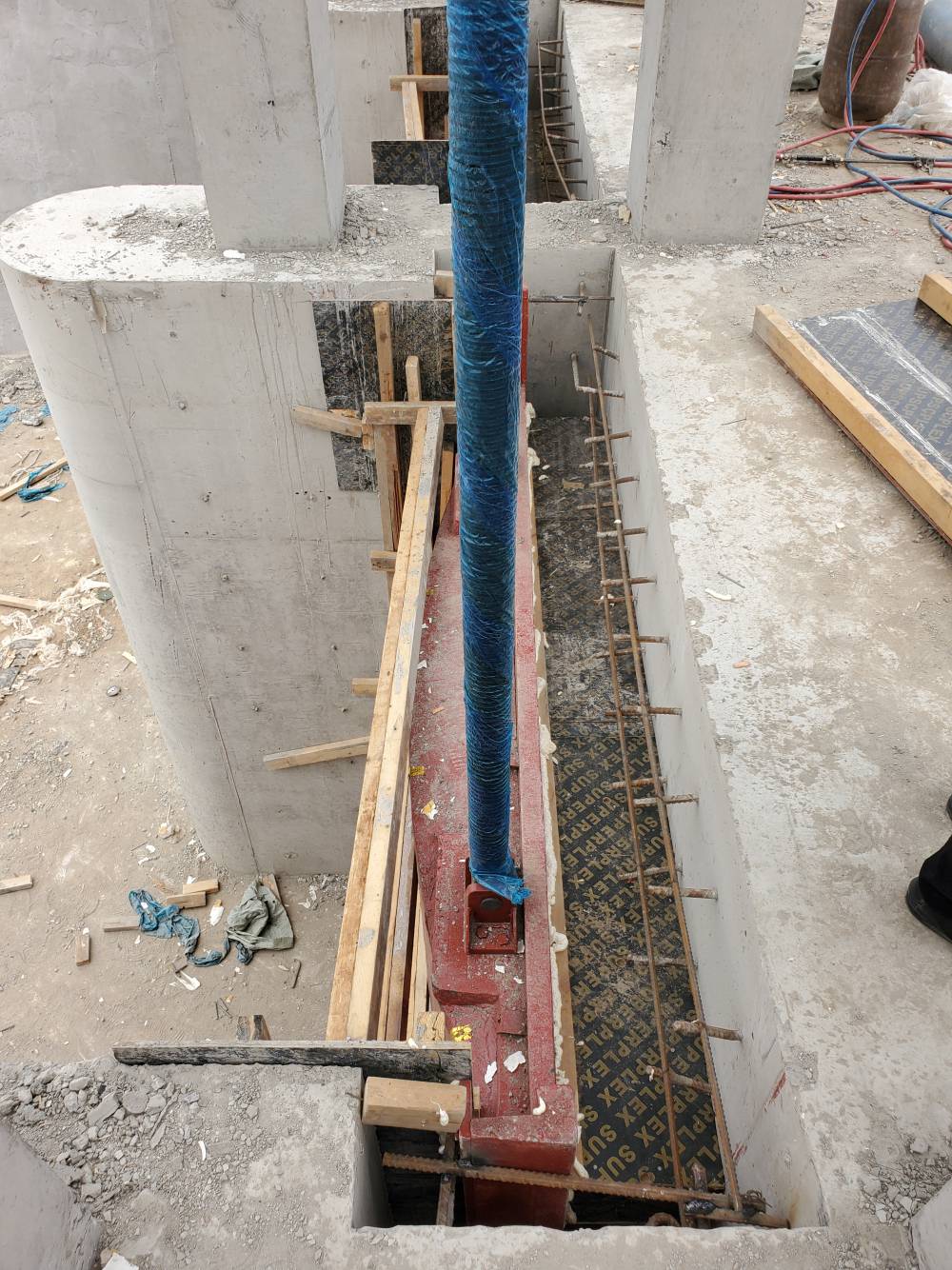

  4、二期澆筑前將閘門整體吊裝就位后找好前后、左右的正確位置,然后調整螺栓與工程配鋼筋焊牢固。
  5、閘門出廠前,為了使閘板、閘框貼合的更緊,安裝后減少間隙,2米以上的閘門在上下橫框上安裝了壓板卡鐵,立框的斜鐵上增加了頂絲。注意在間隙調整后將卡鐵和斜鐵上的頂絲拆除,以使閘門啟閉。
  6、在澆筑混凝土時,流進閘板、閘框、斜鐵、擋板間隙中的灰漿應清除,防止灰漿凝固影響啟閉
SFZ型方閘門,方閘門,鑄鐵鑲銅方閘門,方型閘門,方形閘門
一、方閘門應用范圍:

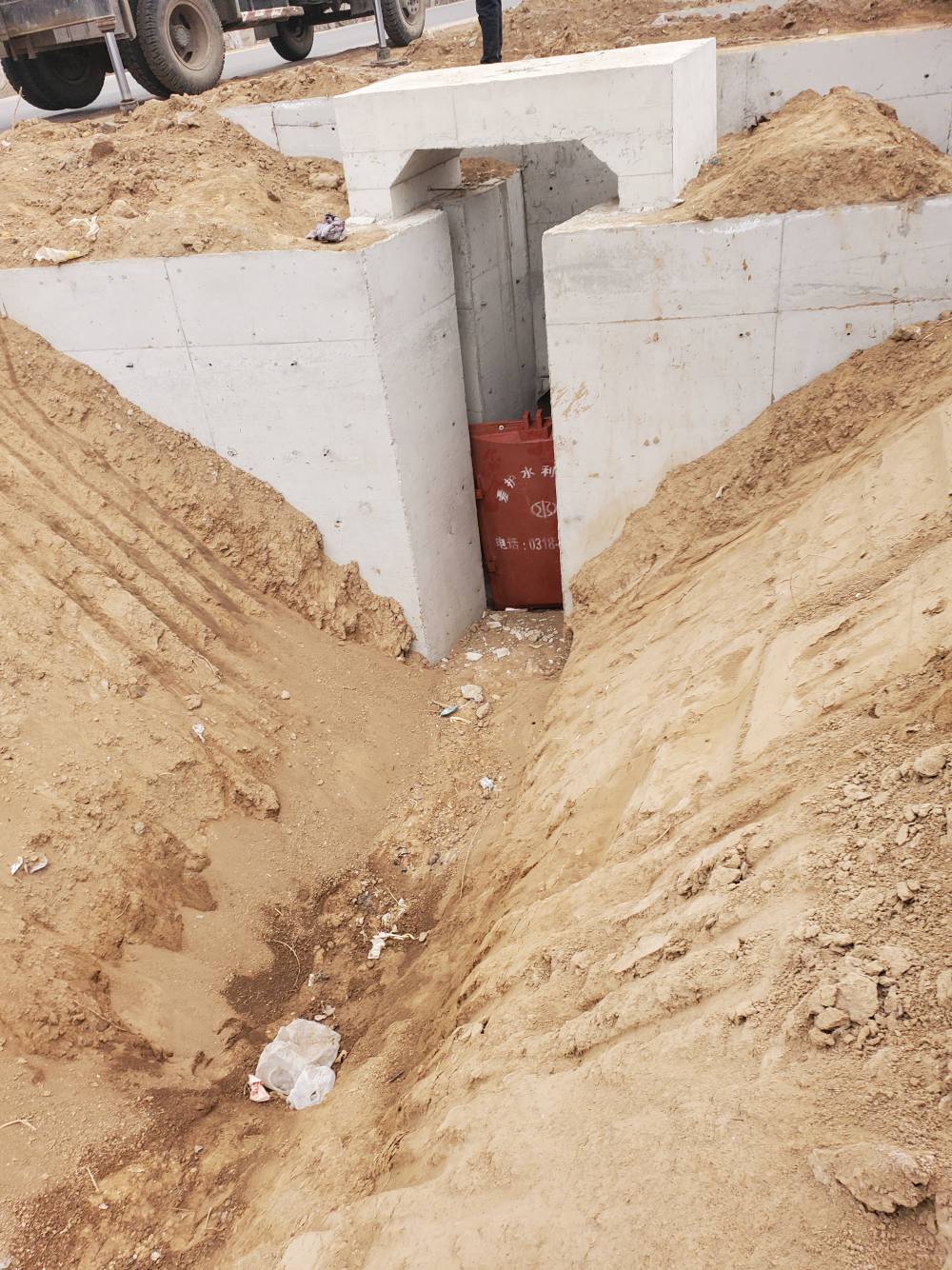

鑄鐵鑲銅方閘門主要用于給排水、防汛、灌溉、水利、水電工程中,用來截止、疏通水流或起,根據建設部通用標準和美國AWWA標準設計生產。它采用特的外弧形設計,結構合理、受力均勻,采用灰口鑄鐵或球墨鑄鐵、不銹鋼制造,止水密封面鑲銅條或橡膠,并經精密加工后配研,達到平面接觸密封,密封性能好,當密封止水性能下降時,可通過楔塊裝置的調整加以解決。

二、方閘門產品概述:
1.鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成,其中門框和閘板均由灰口鑄鐵或球墨鑄鐵制成,導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接(對中小口徑的閘門,其導軌可與門框澆注成一體),導軌長度一般為閘門全開啟高度的1/2~1/3,因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。 2.通過楔塊裝置的楔緊達到密封,密封材料為銅合金或橡膠,并經精密加工后配研,故密封性好。 3.采用預埋鋼板或預埋螺栓式安裝,安裝、調試、使用、維護方便,使用壽命長。 4.品種規格,適應性廣。 5.與啟閉機配套使用,閘門為工作部分,啟閉機為閘門開啟與關閉的執行部分,啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉,驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動,從而開啟或關閉閘門,達到水、關水或調節水位的目的。

三、方閘門主要技術性能參數:
1.型號與規格: 方閘門:明桿式 ZMF DN200~DN2500mm
2.鑄鐵鑲銅方閘門主要性能指標: a)閘門密封面配合間隙≤0.1㎜,密封座厚度大于10㎜。 b)密封面每米長度滲水量:正向≤0.7L/min ·m 反向≤1.25L/min ·m c)公稱壓力≤0.1Mpa;密封試驗壓力0.1Mpa。 d)工作環境:溫度-20℃~120℃濕度:95%
工作介質:水與污水PH值:5~10 e)
安裝位置:正常狀態下正向迎水、處于鉛垂狀態。 f)
*工作水頭:單向受壓:正向:10m 反向:5m雙向受壓:均為10m g)
啟閉速度:不小于0.2m/min,不大于1.5m/min。 h)閘框距邊壁距離≥300㎜,距池底距離≥150㎜~250㎜。
