| 供應商 | 上海歐橋電子科技發展有限公司 店鋪 |
|---|---|
| 認證 | |
| 報價 | 面議 |
| 品牌 | INSTOCK Wireless Components |
| 電源電壓 | 10v |
| 功率 | 40w |
| 關鍵詞 | INSTOCK GPS610,INSTOCK功分器,INSTOCK分配器,INSTOCK合路器 |
| 所在地 | 上海市金山區亭林鎮油車村7046號B幢135室 |
3年

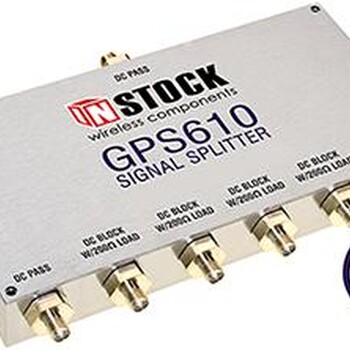

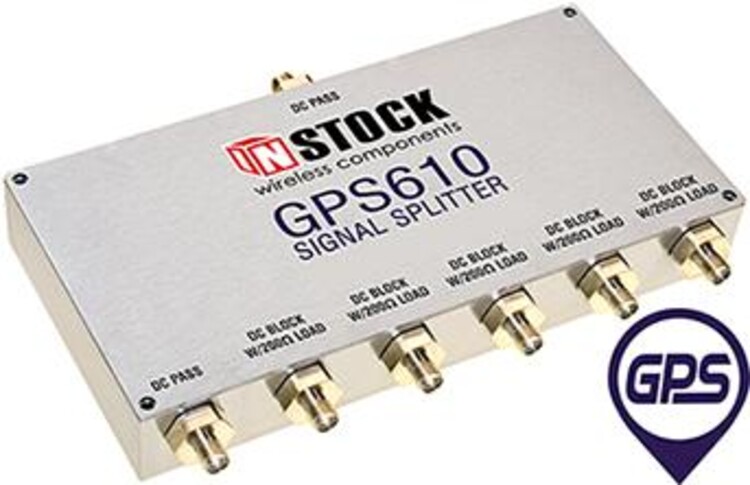

INSTOCK GPS天線信號分路器GPS610
型號：GPS610
品牌：INSTOCK Wireless Components
INSTOCK 6路，SMA（母），1000-2000 MHz，L1&L2,50歐姆，INSTOCK GPS天線信號分離器GPS610
INSTOCK GPS天線信號分離器GPS610產品概述：
寬帶頻率（0.698-2.700 GHz）
低插入損耗（平均0.3 dB）
口間隔離度（平均30dB）
出色的駐波比（平均1.10:1）
直流塊端口Max15VDC和75mA
符合RoHS標準的分流器結構
GPS610的特點和優點
概述
GPS610是一種六路無源GPS信號分離器，非常適合在六（6）個接收器之間分離GPS天線信號，同時提供直流電流路徑，從一個接收器為遠程有源GPS天線供電，同時阻斷其他接收器的直流路徑。所有端口均配備SMA母連接器。該裝置的一個特殊功能是200歐姆的內部負載，它為不為有源天線供電的GPS接收器提供電流消耗。當沒有電流消耗時，一些GPS接收器會錯誤地檢測到天線故障。200歐姆的內部負載提供了一個模擬的天線電流消耗，防止了接收器故障。直流阻斷端口的額定電壓為10 VDC；額定電流為50mA。直流傳輸端口的額定電壓為50VDC；額定電流為1000mA。

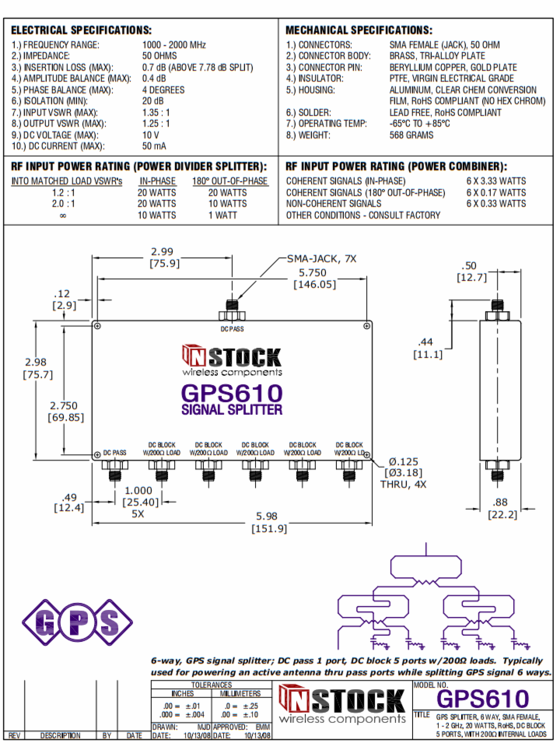

電氣

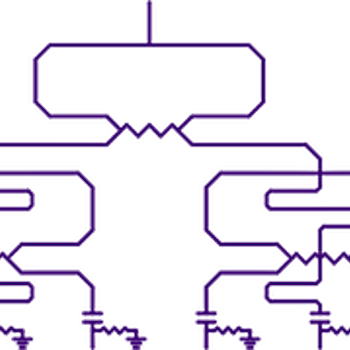

該單元的核心是在低損耗、高頻、電介質基板上設計和蝕刻的威爾金森型微帶電路。插入損耗為0.7dB（-7.78dB功率分配），隔離度為20dB，輸入VSWR為1.35:1，輸出端口VSWR為1.25:1，了電氣性能。0.4 dB幅度平衡和4度相位平衡顯示了相等的功率分配和對稱性。L1和L2 GPS頻帶的窄帶性能將更好。詳見6路GPS分路器測試掃頻。直流塊和200歐姆內部負載經過特殊設計，具有射頻透明性，對性能的影響可以忽略不計。
機械
機械特性包括精密CNC、黃銅、50歐姆SMA陰同軸連接器，帶有三合金鍍層，可確?？棺兩院偷蚉IM操作。連接器引腳為鍍金磷青銅，具有可靠性和低接觸電阻。原始電氣級PTFE支撐絕緣體固定接觸引腳，實現無故障同軸連接器配合。堅固的CNC加工鋁外殼具有清晰的化學膜表面，可確保長期運行和的屏蔽性能。通過四個直徑為0.125英寸（3.18毫米）的通孔提供安全安裝。RoHS結構包括無鉛焊料和不含六價鉻的表面處理。
物理

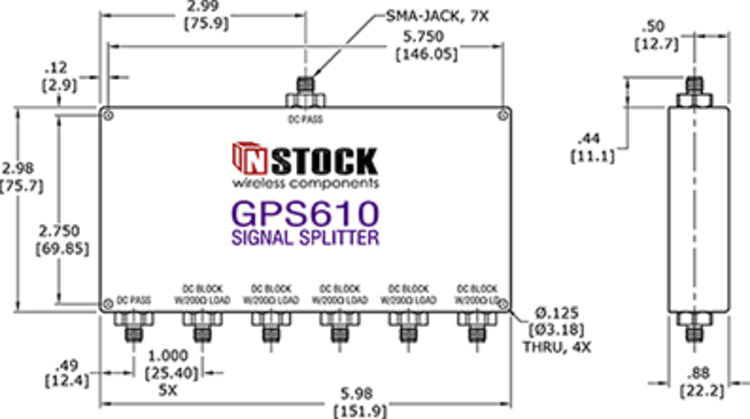

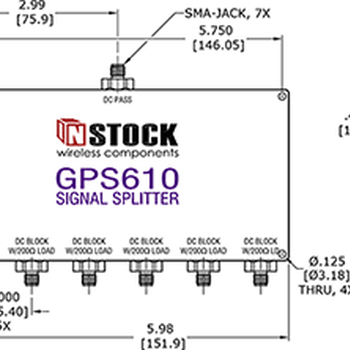

外殼尺寸為5.98英寸寬、2.98英寸深、0.88英寸高（151.9 x 75.7 x 22.2毫米）。SMA母連接器從外殼延伸0.44英寸（11.1毫米）。工作溫度范圍為-65°C至+85°C。重量為568克。更多信息請參見6路射頻功率分配器外形圖。
應用
GPS610型是一款6路無源SMA GNSS分路器，覆蓋1000至2000 MHz的所有頻率，為GPS L1、L2、L3、L4、L5、GLONASS和伽利略導航衛星定位系統提供的性能。
INSTOCK六通道系列GPS信號分離器選型：
GPS610:GPS/GNSS信號分離器:6通道，SMA接口，1000-2000 MHz，1端口直通，5端口帶內部200歐姆負載的直流模塊
GPS612:GPS/GNSS信號分離器:6通道，SMA接口，1000-2000 MHz，6端口帶內部200歐姆負載的直流模塊
GPS630:SMA+N GPS信號分離器：6通道，SMA+N接口輸入，1000-2000 MHz，SMA splitter with N-type input,5ports DC block+200歐姆負載
GPS600:GPS/GNSS信號分離器:6通道，N接口，1000-2000 MHz，1端口直通，5端口帶內部200歐姆負載的直流模塊
GPS602:GPS/GNSS信號分離器:6通道，N接口，1000-2000 MHz，6端口帶內部200歐姆負載的直流模塊
GPS620:GPS/GNSS信號分離器:6通道，TNC接口，1000-2000 MHz，1端口直通，5端口帶內部200歐姆負載的直流模塊
GPS622:GPS/GNSS TNC分離器:6通道，TNC接口，1000-2000 MHz，6端口帶內部200歐姆負載的直流模塊
GPS650:GPS/GNSS BNC分離器:6通道，BNC接口，1000-2000 MHz，1端口直通，5端口帶內部200歐姆負載的直流模塊
所屬分類：通信傳輸設備/分配器
本文鏈接：http://m.10gmw.com/sell/info-9e2670p4ac8526.html

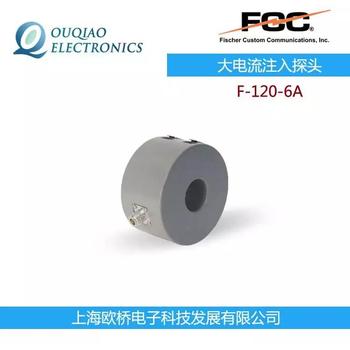

FCCF-120-6A大電流注入探頭校準夾具FCC-BCICF-1
面議
產品名：FCC大電流注入探頭,FCC校準夾具,FCC探頭
FCC電流監測探頭F-170804-1005-1
面議
產品名：FCC電流監測探頭,EMC測試
FCCF-75B大電流監測探頭校準夾具FCC-MPCF-2/70/125/38
面議
產品名：FCC大電流監測探頭,FCC校準夾具,FCC探頭
臺灣FCC電流探頭F-33-2現貨供應
面議
產品名：FCC電流探頭,現貨供應
青海FCC電流探頭F-39-2現貨供應
面議
產品名：FCC電流探頭,現貨供應

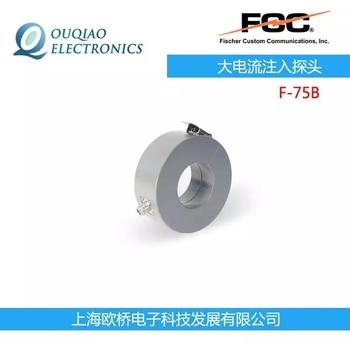

甘肅FCC電流探頭F-75B現貨供應
