因為是兩種標準的結合，那么VME系統也可以被看作是兩個部分。一個部分是它的機械構架，此部分決定著VMEbus 系統背板、前置面板和嵌入板的尺寸大??；而令一部分則是功能構架，它定義了系統的運轉流程。
機械結構
VME機械構架中的，是一個印刷電路板。它的大小有三種型號：3U（160mm×100mm）、6U（160mm × 233mm）和9U（367 mm× 400mm）。根據VME64x標準，VME系統中有三種連接器，它們分別是P0/J0、P1/J1和 P2/J2，“P”和“J”分別代表了PLUG和JACK連接器。P1/J1和P2/J2連接器有96個管腳，排列成三排，每排32管腳；P0/J0連接器則有95個管腳。3U型背板只具有P1/J1或P2/J2連接器，而6U型背板則同時具有J1和J2連接器。
電氣結構
這些模塊雖然各有分工，但是要想集體配合，還需要總線的支持。VME系統的總線分為四大類：數據傳輸總線、數據傳輸仲裁總線、中斷總線和通用總線。數據傳輸總線是一個高速異步平行數據傳輸總線，能傳輸數據和地址信號。主設備、從設備、中斷模塊和中斷處理模塊通過其進行兩兩交換數據。另外兩個模塊，總線時鐘（bus timer）和JACK 菊花鏈驅動器也通過數據傳輸總線參與數據處理工作。數據傳輸仲裁總線是為確保在特定的時間內只有一個模塊占用數據傳輸總線而設定的。工作在其上的請求模塊和仲裁模塊將負載協調各模塊發出的指令。仲裁模塊處于背板的個插槽內，決定哪個主設備將使用總線資源。具體的判定方法包括了權算法、round-robin算法和其他排序算法。
權中斷總線是處理各模塊中斷請求的總線。各種中斷請求在VME中被分成了7個等級，根據等級的高低，它們依次對信號線進行中斷工作。
后一個總線是通用總線。所謂通用總線就是負責系統的一些基本工作，包括對時鐘的控制、初始化、錯誤檢測等任務的總線。它由兩條時鐘線、一個系統復位線、一個系統失效線、一個AC失效線和一個串行數據線構成。
各模塊是以平行結構分布的，所有的數據和指令通過系統底層的4類總線進行傳輸，信號的模式是TTL電平信號。
功能結構
VME的功能構架可以說是由信號線，背板接口邏輯和功能模塊所組成的。背板接口邏輯的性能是由背板上的一些特性所左右的，比如信號線阻抗、傳播時間、終端數值等等。它和信號線是系統各部分之間的紐帶。功能模塊則是執行具體任務的電路集合。其中，主要的模塊叫做主設備，其決定著數據傳輸?shù)捻樞颍桓鶕?jù)主設備數據傳輸情況而動作的模塊叫做從設備，負責監控數據傳輸目標地址的模塊被稱為定位監控設備。此外，還有發出中斷請求和處理中斷請求的模塊，判定和處理其他模塊請求的仲裁模塊。當然，還少不了發出時鐘信號的模塊和監控系統電源工作情況的模塊 [1] 。
特征：
MC68030 增強型 32 位微處理器
四個 28/32 針 ROM/PROM/EPROM/EEPROM 插座
四個 EIA-232-D 串行通信端口
4K x 8 SRAM 和帶電池的時鐘
板載調試器和診斷固件

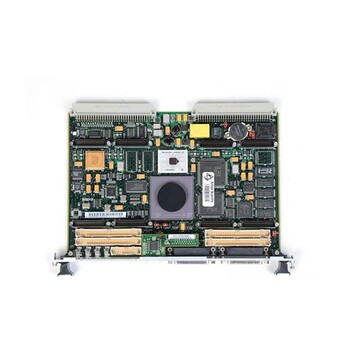

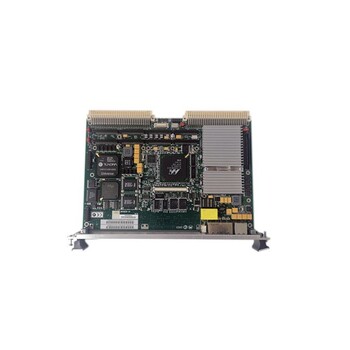

MVME147 系列提供了世界上好的 VMEbus 單板計算機之一。板載資源和外圍控制器消除了對 VMEbus 背板中附加模塊的需求，從而降低了成本并為附加功能騰出了寶貴的總線插槽。MVME147 系列具有 MC68030 增強型 32 位微處理器。MC68030 是款具有片上高速緩存存儲器的通用微處理器，用于指令和數據，可將處理器的效率提高 20% 至 40%。MC68030 具有完整的內存管理單元 (MMU)，可提供對許多應用至關重要的軟件保護和虛擬內存功能。

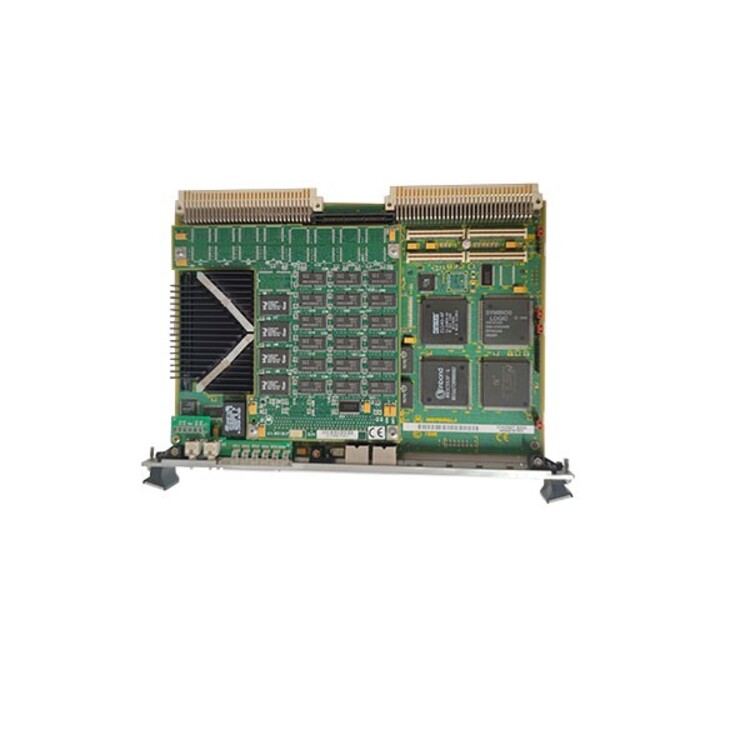

醫學成像
醫學成像應用，如核醫學(NM)，正電子發射斷層掃描(PET)，磁
磁共振成像(MRI)、x射線和計算機斷層掃描(CT)需要大量的圖像處理，
操作和算法密集型計算可以受益于2eSST協議在VMEbus上的8倍增長
轉移率。MVME6100系列能夠與現有的VMEbus背板和板一起工作，oem
可以提高整體系統性能，同時保護軟件和硬件投資。的
MVME6100系列的性能也有助于oem廠商減少嵌入式卡的總數量
一個醫學成像應用程序，使空間問題變得不那么重要。
向后兼容性MVME6100系列繼續從摩托羅拉的嵌入式控制器提供遷移路徑的方向
如MVME2300/MVME2400，以及從摩托羅拉的sbc(如MVME2600/2700)到單一平臺。
MVME6100系列，像MVME5100和MVME5500系列一樣，融合了摩托羅拉的佳功能
嵌入式控制器和sbc，使oem能夠在相同的基礎平臺上支持不同的I/O需求，
簡化零件編號維護，技術專長要求和節省。
MVME6100系列為客戶提供了從MVME2300, MVME2400, MVME2600，
MVME2700, MVME5100和MVME5500板，使他們能夠利用MPC7457等功能
處理器，DDR內存，千兆以太網，PCI-X和2eSST。
PCI擴展
MVME6100具有32/64位，33/66MHz PCI連接，以支持PCI擴展運營商，如摩托羅拉
PMCspan。
P2 I/O模式
與MVME5100和MVME5500系列一樣，MVME6100系列支持兩種可跳線配置的P2 I/O模式:
PMC模式和IPMC模式。PMC模式向后兼容MVME2300/MVME2400和
MVME5100/MVME5500 PMC模式。PMC模式下，PMC 1槽位64腳，PMC 2槽位46腳
可在P2用于PMC后I/O。在IPMC模式下，MVME6100系列支持傳統的MVME761或MVME712M
當IPMC761或IPMC712 PMC卡安裝在PMC插槽1時，I/O模塊(限制PMC I/O)。在這個
在配置中，PMC插槽2包含一些為擴展SCSI保留的信號。
IPMC模塊
IPMC761和IPMC712是可選的附加PMC模塊，提供與代摩托羅拉產品(如IPMC模式下的MVME2600/MVME2700和MVME5100/MVME5500)的向后兼容
MVME761或MVME712M轉換模塊。IPMC模塊提供后方I/O支持:
?一個單端超寬SCSI端口
?一個并口
?四個串口(兩個或三個異步和一個或兩個同步/異步，取決于模塊)
使用此PMC卡配置，仍然可以使用一個PMC插槽為OEM產品定制提供支持。
轉換模塊
MVME761
MVME761轉換模塊提供了對IEEE 1284并口的行業標準連接器訪問
10/100BaseTX端口通過一個RJ-45連接器，兩個DB-9連接器提供訪問異步串行端口
配置為EIA-574 DTE和兩個HD-26連接器，提供對同步/異步串口的訪問。這些序列
端口，在MVME761的面板上標記為Serial 3和Serial 4，分別為用戶可配置的
EIA-232, EIA-530, V.35，或X.21 DCE或DTE通過安裝摩托羅拉串行接口模塊(SIMs)。
P2適配器為MVME761轉換模塊提供接口模塊信號。3行P2適配器可以是
用于8位SCSI。5行P2適配器支持16位SCSI和PMC I/O。
