蓄熱技術現狀

對于電鍋爐蓄熱系統設計，主要是從技術可行、投資、經濟性等幾個方面考慮。由于蓄熱技術產生的歷史較短，至今為止國家尚未有規范性的文件出臺。蓄熱技術發展良莠不齊，造成國內部分蓄熱系統運行情況欠佳，但也不乏有很多成功的。青島西泰能源科技有限公司于2006年引進了英國和韓國的蓄熱技術，研究并開發了MgO固體蓄熱技術，獲得了世界能源器具發明家協會金獎，并獲得了國際專利，通過了瑞典Vattenfal認證和韓國電力研究所KERL品質認證等多項認證。

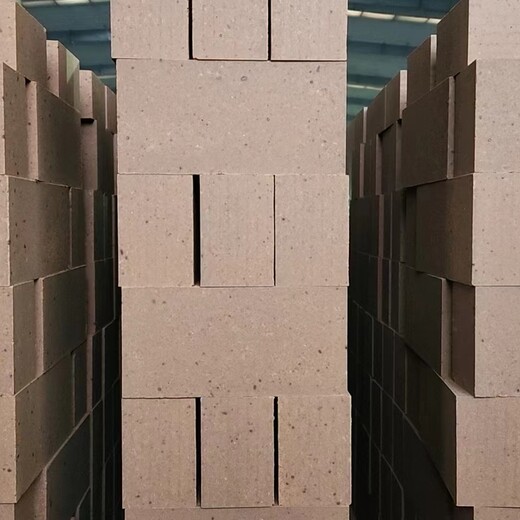

 1．MgO壓縮磚是非導體，在國內目家使用本材料；其壽命25年左右；

2．其蓄熱溫度高達800℃，世界上小的同等蓄熱量蓄熱電鍋爐，占地面積僅為水蓄暖的十分之一，傳統鍋爐的四分之一；

3．采用核工業的耐高溫，耐火隔熱保溫材料；

4．全自動智能檢測節能電子控制系統；無須人員管理；

5．熱達95－98％；

6．安裝簡單，安全可靠；

7．無需安裝備用鍋爐；

3蓄熱載體的選擇

目前蓄熱技術根據熱載體不同主要分為水蓄熱和固體材料蓄熱兩種，但就目前技術分析，固體材料蓄熱載體是為理想和可行的。

所謂水蓄熱就是將水加熱到一定的溫度，使熱能以顯熱的形式蓄存在水中，當需要使用時，再將其釋放出來提供采暖或直接作為熱水供人們使用。一般來說，水的蓄熱溫度為40～130℃范圍內。根據使用場合不同，對于生活用水，蓄熱溫度為40～70℃，可以直接提供使用；對于飲用開水，可以蓄至100℃；對于末端為風機盤管的空調系統，一般蓄熱溫度為90～98℃；對于末端為暖氣片的采暖系統，蓄熱溫度為90～130℃或更高。但缺點就是占用建筑面積太大；保溫效果差熱效率低；控制系統繁瑣，鍋爐管理系統要求嚴格。

固體材料蓄熱裝置就是把熱量?jī)?chǔ)存在MgO磚內，蓄熱溫度達到800℃。當需用使用時，再將其釋放出來提供采暖和洗浴及生活用水使用。使用溫度隨意設定。

4 蓄熱裝置

對于蓄熱電鍋爐系統，考慮蓄熱裝置內高溫蓄熱問題和高溫材料使用問題。蓄熱裝置的溫度設計和耐高溫材料的選用是關鍵。通過國外的技術和材料解決了高溫蓄熱材料的問題，而且解決了高溫加熱元器件易損壞問題。這些設計方法在國內一些相關的文章中都有所介紹，就其高溫材料的使用做出過分析。

高溫材料從蓄熱磚到隔熱材料；高溫溫度的自測控制系統；耐高溫管路和水泵；汽化的熱媒體混合罐技術及高溫加熱元器件等

2．5 高溫蓄熱系統。

眾所周知，在大氣壓力下，水的飽和溫度是100℃。如果增加壓力的話，便可得到其飽和溫度相應于所加壓力、溫度超過100℃的高溫水。對電鍋爐蓄熱水系統而言，如果蓄熱溫度超過100℃便可稱之為高溫蓄熱系統。高溫蓄熱系統是一個閉式系統。但是固體蓄熱蓄的是溫度而不是水，所以不存在高壓的問題，是常壓狀態。鍋爐出水溫度控制在95℃以下，所以使用與采暖和洗浴。

通過對以上分析可以看出：

a）高溫蓄熱系統為常壓系統，蓄熱裝置無需要采用有壓罐。系統內無需增設定壓、泄壓、安全保護等裝置。

b）雖然是高溫度，但相應的管道及設備保溫?zé)o需加厚，無需提高附屬設施的承壓承溫要求。因?yàn)楦邷貐^(qū)全部在鍋爐內部進行了解決；

c）系統在蓄熱過程的溫升和釋熱過程的溫降值很大（一般達700℃），一般系統就意味在蓄熱和釋熱時要相應的膨脹泄水和降壓補水過程，這些過程在西泰固體蓄熱電鍋爐的系統里面采用進口混合管進行了合理的處理，不存在上訴的問題。

蓄熱設備的投資可能因?yàn)樾顭崮茉吹牡土畠r(jià)格而抵消，不是受機房面積限制，對于一些末端設備，如生活用水、風機盤管空調、洗浴、地暖、暖氣片等一般推薦采用常溫蓄熱。

6 自控系統

自控裝置與系統是組成蓄熱系統的關鍵部分，自控設備均工作在條件相對惡劣的環境中，電動閥、傳感元件均需在相對高溫下工作，故自控裝置采用進口設備較為可靠。

自控設備與器件包括：傳感檢測元件、電動閥、系統控制柜。整個系統的工業級可編程序控制器為核心，實現自動化控制。下位機和觸摸屏在現場可以進行系統控制、參數設置和數據顯示。

2．6．1 控制功能

蓄熱控制系統通過對電鍋爐、蓄熱裝置、板式熱交換器、水泵、管路調節閥進行控制，調整蓄熱與放熱的運行工況，在經濟的情況下給末端提供一穩定的供水溫度。

根據季節和機器運行情況，自控系統具備以下工況轉換功能：

a）電鍋爐蓄熱同時供熱模式；

b）電鍋爐單供熱模式；

c） 蓄熱裝置單供熱模式；

d）電鍋爐與蓄熱裝置聯合供熱模式。

控制系統通過對系統進行運行監控、參數修改、數據采集等，讓用戶得到更好的服務。內容可擴展、參數可修改，通過通訊接口實現與樓宇系統的控制一體化，節約投資、方便管理。

 北方地區蓄熱分析

3．1 高寒地區采暖負荷特點

高寒地區年平均氣溫在-4～+4℃，取暖天數為120天左右。

采暖熱負荷與室內外計算溫差有關，對于辦公類性質的建筑，雖然夜間室內值班溫度（0～5℃）相對室內設計溫度（18～20℃）較低，但由于高寒地區室外采暖計算溫度很低（一般在-20℃以下），造成該地區辦公建筑夜間負荷也較大（一般大于40%設計負荷）。而住宅夜間按12℃溫度取暖，負荷也在80%設計負荷左右。這樣的逐時負荷特性采用蓄熱式電鍋爐非常理想，因?yàn)橛休^優惠的電價政策和蓄熱電鍋爐的自控系統。

鍋爐運行方式

采暖運行方式：晚上低谷時段（23:00-07:00）蓄熱電鍋爐蓄熱，所蓄的熱量供給整個建筑物的白天采暖及生活熱水使用，晚上鍋爐在蓄熱的同時進行直供，建筑物夜間的低溫供暖。

固體蓄熱電鍋爐運行方式為全自動運行，夜間23：00低谷時段自行啟動加熱，至早7：00鍋爐停止加熱，并鍋爐可根據室外溫度情況，自行調節出口水溫，節省能源，使運行費用低，當室外溫度較高時，如果鍋爐蓄的熱量在白天沒有全部釋放，剩余熱量可留第二天使用。

6.2用戶也可根據自己的需要，在不同的時段，設定不同的出口水溫，鍋爐可按用戶的設置自動運行，較大的節省能源，降低運行費用。
