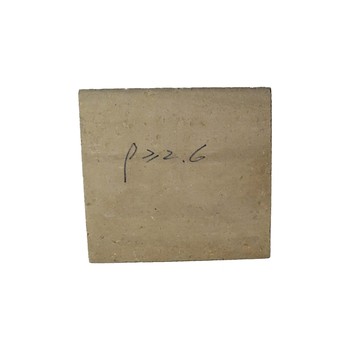

高鋁耐火磚磚之三：磷酸鹽高鋁耐火磚，它與浸粘土耐火磚有很大的區(qū)別，磷酸鹽高鋁耐火磚是以磷酸鹽溶液為結(jié)合劑精加工制作而成的高鋁耐火磚，它其耐壓強(qiáng)度高、耐磨損、耐腐蝕、耐高溫性能等。
以下是關(guān)于磷酸鹽高鋁磚的詳細(xì)介紹：
基本信息
- 定義：磷酸鹽高鋁磚是以高鋁礬土熟料為主要原料，磷酸溶液或磷酸鋁溶液為結(jié)合劑，經(jīng)半干法機(jī)壓成型后，于400-600℃熱處理制成的化學(xué)結(jié)合耐火制品。
- 主要成分：主要礦物成分有α-Al?O?和AlPO?，Al?O?含量一般在80%以上。
特性
- 物理特性：體積密度≥2.75g/cm3，氣孔率低，常溫抗壓強(qiáng)度≥61.8MPa，高溫抗壓強(qiáng)度也較高，耐磨損率低。
- 化學(xué)特性：在1500℃以下，AlPO?具有穩(wěn)定的結(jié)構(gòu)，使磚具有較好的化學(xué)穩(wěn)定性；在1500℃以上，AlPO?逐漸分解，熱態(tài)強(qiáng)度會(huì)急劇下降。
- 熱學(xué)特性：熱震穩(wěn)定性較好，能承受溫度的急劇變化。
生產(chǎn)工藝
- 原料準(zhǔn)備：選用致密的或高鋁礬土熟料，將其加工成不同粒度的骨料和粉料。
- 配料混合：按一定比例將骨料、粉料與磷酸溶液或磷酸鋁溶液混合，加入適量的藍(lán)晶石、硅線石等加熱膨脹性原料。
- 成型：采用半干法機(jī)壓成型，將混合好的泥料放入模具中，在一定壓力下成型。
- 熱處理：將成型后的磚坯放入窯爐中，在400-600℃的溫度下進(jìn)行熱處理。
應(yīng)用領(lǐng)域
- 水泥行業(yè)：適用于水泥窯的預(yù)熱帶、分解帶、冷卻帶等部位。
- 鋼鐵行業(yè)：可用于電爐頂、鋼包等內(nèi)襯，能承受高溫鋼水的侵蝕和沖刷。
- 其他領(lǐng)域：還可用于氧化鋅回轉(zhuǎn)窯、石灰回轉(zhuǎn)窯、煤氣發(fā)生爐、焚燒爐等工業(yè)窯爐的內(nèi)襯。
優(yōu)勢及不足
- 優(yōu)勢：與陶瓷結(jié)合的燒成高鋁磚相比，抗剝落性更好；生產(chǎn)過程中無需高溫?zé)?，?jié)約能源，降低成本。
- 不足：荷重軟化溫度相對(duì)較低，抗侵蝕性較差，在高溫、高侵蝕性環(huán)境下的使用壽命有限。
磷酸鹽高鋁磚廠家訂制河南鄭州。磷酸鹽價(jià)格

查看全部介紹
