產品別名 |
DC-DC轉換芯片,寬電壓輸入降壓芯片,90V降壓芯片,2A開關降壓型芯片 |
面向地區 |
品牌 |
芯鼎盛 |
|
用途 |
開關電源芯片 |
封裝 |
ESOP8 |
功率 |
其它 |
型號 |
SMD |
針腳數 |
8pin |
TX4130L寬電壓輸入90V2A開關降壓型DC-DC轉換芯片深圳芯鼎盛
TX4130L 高輸入電壓90V，芯片具有低待機功耗、低紋波、率、的母線電壓調整率和負載調整率等特性。
輸出電流高達2A。芯片同時支持輸出恒壓和輸出恒流功能。
芯片采用固定頻率的PWM控制方式，典型開關頻率為140KHz。
輕載時會自動降低開關頻率以獲得高轉換效率。
芯片內部集成軟啟動以及過溫保護電路，輸出短路保護，限流保護等功能，提高系統可靠性。
散熱片內置接 VIN腳。芯片采用ESOP8封裝
TX4130L參數：
輸入電壓：8-90V
輸出電壓：5V
輸出電流：2A
工作頻率：140KHz
轉換效率：96%
過溫保護
短路保護
芯片封裝：ESOP-8
TX4130L應用領域：
消費類電子產品
追蹤源
恒壓源
電動車
基站

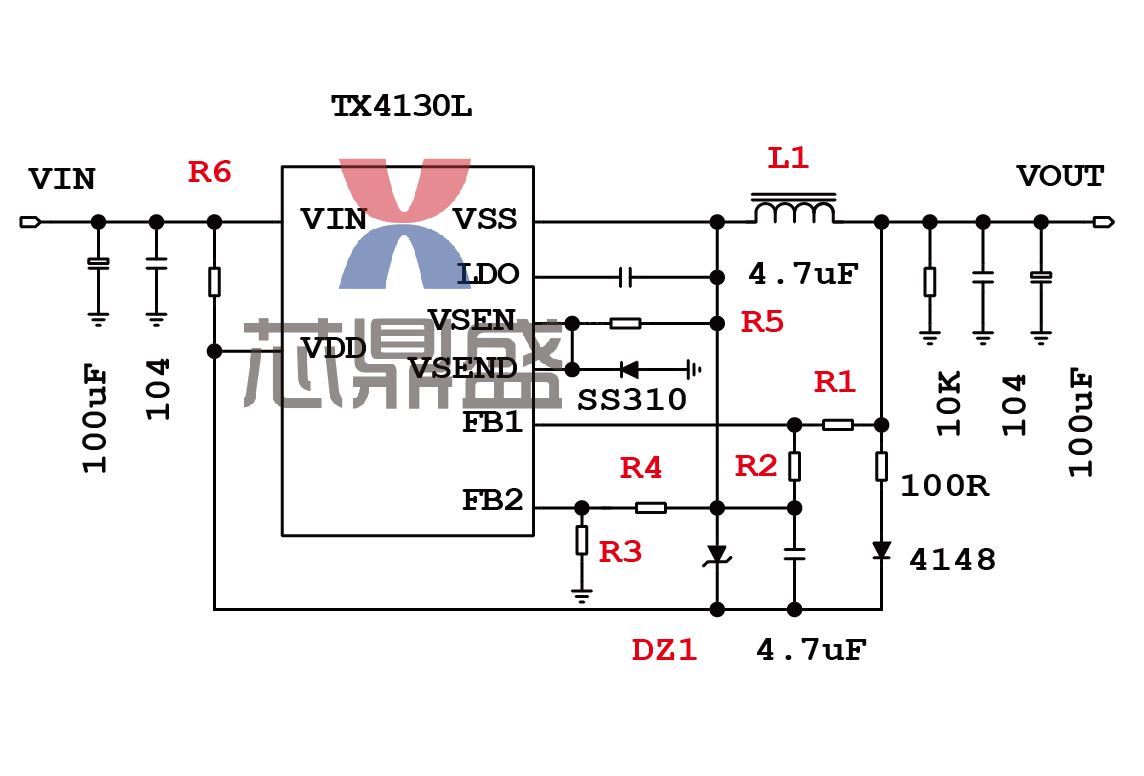

TX4130L DEMO板 應用原理圖：
90V降壓芯片TX4130L DEMO板 PCB圖：

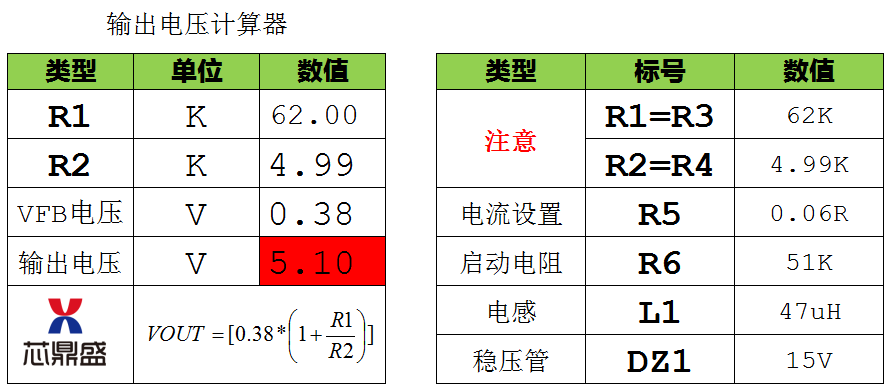

寬電壓輸入降壓芯片TX4130L 輸出電壓計算器：
