產品別名 |
開關降壓型芯片,DC-DC轉換器芯片,寬電壓輸入降壓芯片,120V降壓芯片 |
面向地區 |
品牌 |
芯鼎盛 |
|
用途 |
開關電源芯片 |
封裝 |
ESOP-8 |
功率 |
其它 |
型號 |
SMD |
針腳數 |
8pin |
深圳芯鼎盛TX4136L支持120V寬電壓輸入開關降壓型DC-DC轉換器芯片
TX4136L內置150V/3A功率MOS，高輸入電壓可達120V。
芯片具有低待機功耗、率、低紋波、的母線電壓調整率和負載調整率等特性。
支持大電流輸出，輸出電流可高達 1.8A 以上。芯片還支持輸出恒壓和輸出恒流功能。
芯片采用固定頻率的PWM 控制方式，典型開關頻率為 140KHz。輕載時會自動降低開關頻率以獲得高轉換效率。
芯片內部集成軟啟動以及過溫保護電路，輸出短路保護，限流保護等功能，提高系統可靠性。散熱片內置接 VIN 腳。
芯片采用 ESOP8 封裝。
TX4136L參數：
輸入電壓：8-80V
輸出電壓：5V
輸出電流：1.5 A
工作頻率：140KHz
轉換效率：95%
過溫保護
短路保護
軟啟動
芯片封裝：ESOP-8
TX4136L應用領域：
移動基站
恒流源
追蹤器
電動車、扭扭車、電瓶車

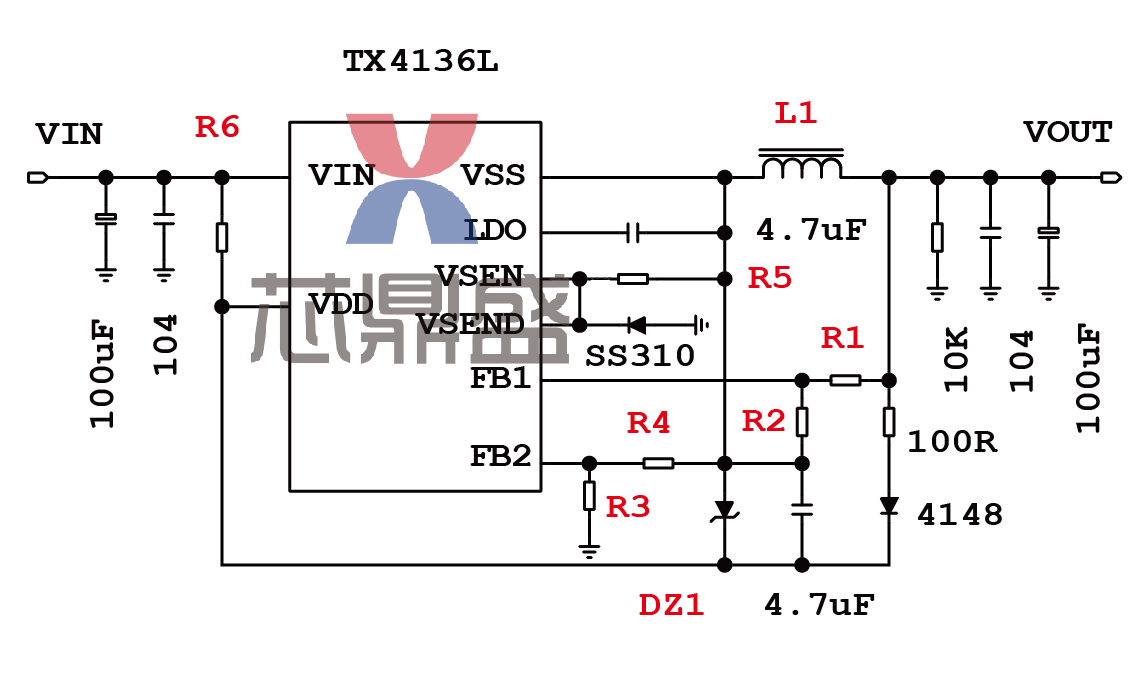

TX4136L DEMO板 應用原理圖：
開關降壓型芯片TX4136L DEMO板 PCB圖：

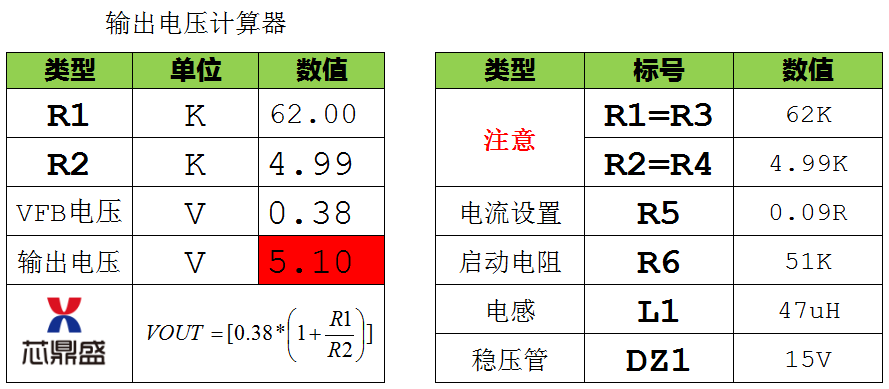

120V降壓芯片TX4136L 輸出計算器：
