TX4121開關降壓型30V寬輸入電壓同步整流DC-DC降壓芯片深圳芯鼎盛
TX4121 集成了一個36V/79mΩ 高側 MOSFET 和一個 36V/62mΩ 低MOSFET，寬輸入工作電壓6.5V至30V能提供3.1A的連續負載電流輸出，并具有33V輸入過壓保。
峰值電流模式控制提供快速的瞬態響應和逐周期限流?？删幊誊泦?dòng)可防止上電時的浪涌電流。
采用低 ESR 陶瓷輸出電容即可穩定工作，輸入欠壓鎖定，輸入過壓保護，防止設備在高輸入電壓下工作，輸出過壓保護，輸出短路保護，同時具有高低端電流限制來保護設備。
芯片采用 ESOP8 封裝。
TX4121參數：
輸入電壓：6.5-30V
輸出電壓：5V
輸出電流：3A
工作頻率：300KHz
工作效率：95%
芯片封裝：ESOP-8
TX4121應用領域：
數字通信
XDSL調制解調器
分布式電源
USB充電
便攜式設備
機頂盒、電視

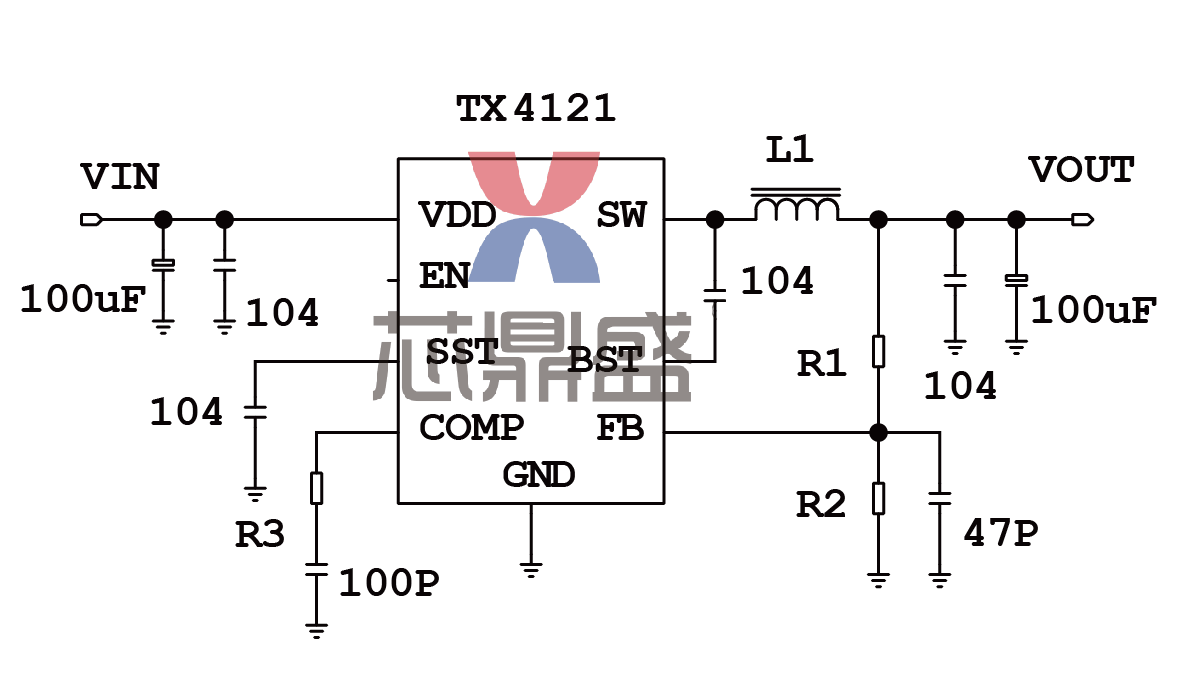

TX4121 DEMO 板應用原理圖：
30V降壓芯片TX4121 DEMO 板 PCB圖

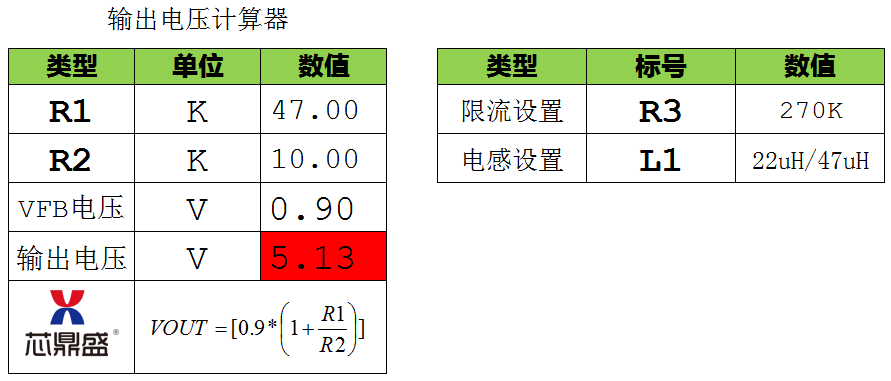

開關降壓型芯片TX4121 輸出電壓計算器：
