大跨度翻板閘門適用范圍：鋪設在河道上的翻板閘門，用于改善河道綜合環境、蓄水發電或形成人工瀑布等景觀效果?，F(xiàn)有的翻板閘門，結構復雜，土建投資大，施工難度高。產品優勢：結構簡單、投資小、施工難度低的適用于大跨度的翻板閘門。不僅結構簡單，還可以節省不少土建投資，施工難度低。通過液壓缸帶動拐臂、底軸、門葉一起轉動，實現閘門(即門葉)的開閉，升起閘門可蓄水，放倒閘門可行洪，適當調節一定開啟角度來調節水流

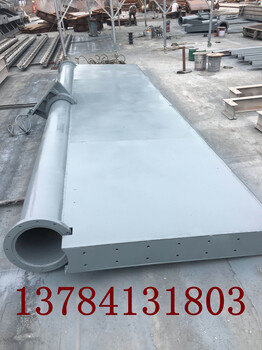

大跨度翻板閘門產品組成：一種適用于大跨度的翻板閘門，包括液壓啟閉機、底軸總成、門葉和拐臂，其特征在于:前進液壓啟閉機包括液壓缸、液壓系統和啟閉機支撐架，前進液壓缸水平安裝在啟閉機支撐架上，液壓系統固定安裝在液壓缸缸體的上方，前進底軸總成包括底軸和底軸支撐架，底軸通過軸承安裝在底軸支撐架上，門葉固定套裝在底軸的中部，底軸的左右兩端分別固定套裝有拐臂，拐臂的另一端與液壓缸的活塞桿相連，門葉橫跨整個河道，在河道的左右兩側設置有封閉的啟閉室，啟閉室由鋼筋混凝土制成，并通過活動蓋板封閉，液壓啟閉機、拐臂和滲漏集水井均設置在啟閉室內，且液壓啟閉機、拐臂和滲漏集水井由前到后，從高到低呈階梯形依次設置;前進活動蓋板上設置有檢測門，在啟閉室的側壁上設置有正對檢測門的鋼爬梯，前進鋼爬梯靠近滲漏集水井設置鋼壩閘門應安裝支鉸座與底軸的總成。底軸安裝工作結束，并經監理人檢查認可后才能允許澆筑二期混凝土。在二期混凝土的強度達到施工圖紙要求，并檢查各鉸座中心孔同心度符合規定后，才允許將門葉與底軸連接。 鋼壩閘門水封裝置安裝允許偏差和水封橡皮的質量要求，止水橡皮的物理機械性能應符合標準要求。止水橡皮的螺孔位置與門葉及止水壓板上的螺孔位置一致；孔徑比螺栓直徑小1.0mm，應采用鉆頭使用旋轉法加工，不準采用沖壓法和熱燙法加工，當均勻擰緊螺栓后，其端部至少應低于止水橡皮自由表面8.0mm。 止水橡皮表面應光滑平直，不得盤折存放，其厚度允許偏差為±1.0mm，其余外形尺寸的允許偏差為設計尺寸的2%。。止水橡皮接頭黏結方法按施工圖紙的要求進行，膠合接頭處不得有錯位，凹凸不平和疏松現象。止水橡皮安裝后，兩側止水中心距離和頂止水中心至底止水底緣距離的允許偏差±3.0mm，止水表面的平面度為2.0mm。閘門止水工作狀態時，止水橡皮的壓縮量應符合圖樣規定，其允許偏差為 0 .20 .1mm??。安裝時，應將橡皮按需要的長度黏結好，再與水封壓板一 起配鉆螺栓孔。橡膠水封的螺栓孔，應采用鉆頭使用旋轉法加工，不準采用沖壓法和熱燙法加工，其孔徑應比螺栓直徑小1mm。 鋼壩閘門安裝完畢后，應拆除所有安裝用的臨時焊件，修整好焊縫，清除埋件表面和門葉上的所有雜物，在各轉動部位按施工圖紙要求灌注潤滑脂。 鋼壩閘門及埋件應經監理檢查合格后，才能安規定進行涂裝修補。
