一、產品詳細介紹

上海有恒測控技術有限公司生產研發的UHMC有恒-小管徑低流量UHCMF型科里奧利質量流量計密度計是一種直接兒精密地測量流體質量流量的新穎儀表，以結構主體采用兩根并排的U形管，讓兩根管的回彎部分相向微微振動起來，則兩側的直管會跟著振動，即它們會同時靠攏或同時張開，即兩根管的振動是同步且對稱的。

UHCMF型科氏質量流量計是一種智能精密質量流量測量儀表。該流量計可直接用來測量管道中介質的質量流量及總量、體積流量及總量、介質的密度、溫度、溶液的濃度以及較均勻混合的兩種液體各自的濃度等參數。 在惡劣的工作環境下也能表現出的性能。其內部沒有活動部件，不需復雜的安裝，對工況條件也沒有苛刻的要求。具有抗干擾能力強，測量精度高、量程比大、工作穩定可靠、對安裝要求低、對流體狀態要求低，壓力損失小等優點，且易清洗、具備自排空功能；適用于實時在線測量和實時在線監控。其基本技術指標已達到國際水平，具有非常廣闊的發展及應用前景。

二、工作原理解析

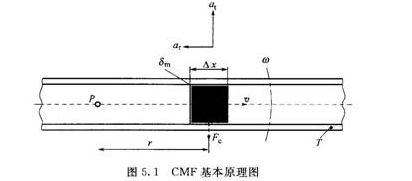

UHMC有恒-小管徑低流量UHCMF型科里奧利質量流量計密度計的工作原理是當一個位于一旋轉體內的質點作朝向或遠離旋轉中心的運動時，將產生一慣性力，原理如圖5.1所示。當質量為δm的質點以勻速v圍繞一個固P并以角速度ω旋轉的管道內移動時，這個質點將獲得兩個加速度分量；

①法向加速度ar (向心加速度)，其量值等于ω2r，方向朝向P點；

②切向加速度at(科里奧利加速度)，其量值等于2ωv，方向與ar垂直。

根據牛頓二運動定律(力=質量×加速度)，產生科里奧利加速度at，必定在at的方向上施加一個相應的力，其大小等于2ωvδm，這個力來自向上轉動的管道。反向作用于管道上的力就是科里奧利力Fc=2ωvδm (簡稱科氏力)。

從圖5.1中可見，當密度為ρ的流體以恒定速度v向前流動時，任何一段長度為 Δx的管道都將受到一個大小為 ΔFc的切向科氏力。

對于特定的旋轉管道，其頻率特性是一定的，ΔFc僅取決于δqm。因此，直接或間接測得在旋轉的管道中流動的流體所施加的科氏力就可以測得質量流量。這就是CMF的基本原理。

對商品化CMF設計，通過旋轉運動產生慣性力是不切合實際的，而代之以使管道振動產生所需的力。當充滿流體的管道以等于或接近其自然頻率振動時，維持管道流動所需的驅動力是小的。在多數CMF科里奧利質量流量計中流體管道的兩側被固定，并在兩個固的中間位置上振動，這就使管道的兩個半段以相反的方向振動旋轉。當無流量時，在檢測點相對位移的相位是相同的；當有流動時，科氏力所產生的附加的扭曲振動使得在檢測點的相對運動有一個很小的相位差，這一相位差同質量流量成正比。

三、科氏力質量流量計的功能特點優勢

UHCMF型科里奧利（科氏力）質量流量計是一種可以直接測量質量流量，并且有很高的測量度?？蓽y量流體范圍廣泛，包括高粘度液的各種液體、含有固形物的漿液、含有微量氣體的液體、有足夠密度的中高壓氣體。測量管的振動幅度小，可視作非活動件，測量管路內無阻礙件和活動件。對外界振動干擾較為敏感，為防止管道振動影響，大部分型號科里奧利質量流量計的流量傳感器安裝固定要求較高等。

四、選型技術參數要求

【傳感器型號】

五、科氏力質量流量計的日常維護需求

當流量計運用到實際使用中，應對其進行定期檢查與維護：

(1)零點漂移是質量流量計在實際運行中的

常見問題，尤其是在小流量測量時﹐零點漂移對測量準確度的影響較為嚴重，所以定期進行零點檢查和調整是非常必要的。

(2)按照檢定規程的要求，用于貿易計量的質量流量計應進行周期檢定，檢定周期為1年。其余使用場景也可根據需求進行檢定/校準，這是確保準確度直接準確的方法。

(3)應經常注意所設置的工作參數是否發生了變化，是否有故障報警，所顯示的流量、密度、溫度值是否正常，出現異常時就應查看變送器內部設置的各工作參數是否正確。

六、質量流量計的安裝注意事項：

a流量傳感器應安裝在一個堅固的基礎上。內徑小于10mm的小口徑質量流量計安裝在平衡堅硬和無振動的底面上，如墻面、地面或的基礎。如果在高振動環境使用，應注意對基礎的振動吸收，而且傳感器進出口與管道之間應用柔性管道連接;較大口徑的流量計直接安裝在工藝管道上，應用管卡和支撐物將流量計牢牢地固定。

b為防止CMF間的相互影響，在多臺流量計串聯或并聯使用時，各流量傳感器之間的距離應足夠遠，管卡和支撐物應分別設置在各自立基礎上。

c為使用時流量傳感器內不會存積氣體或液體殘值，對于彎管型流量計，測量液體，彎管應朝下，測量氣體時，彎管應朝上。測量漿液或排放液時，應將傳感器安裝在垂直管道，流向由下而上。對于直管型流量計，水平安裝時應避免安裝在點上，以免氣團存積。連接傳感器和工藝管道時，一定要做到無應力安裝，特別對某些直管型測量管的流量傳感器更應注意。

d流量計零點調整。待流量傳感器充滿被測流體后關閉傳感器下游閥門，在接近工作溫度的條件下調整流量計的零點。調整零點時下游閥門關閉，確認不泄漏流體是非常重要的。如果調零時閥門存在泄漏，將會給整個測量帶來很大誤差。

e設置流量和密度校準系數。正確設置流量和密度校準系數流量計的工作十分重要。流量校準系數代表傳感器的靈敏度及流量溫度系數，靈敏度表示每微秒時差測量多大的流量。

七、流量信號轉換器的介紹

流量信號轉換器是與科氏力質量流量計傳感器配套使用的流量測量信號轉換儀表。它由信號基礎轉換器及顯示器組合而成，具有傳感器振管驅動、相位信號檢測、流量運算顯示、流量積算、信號遠距離傳輸?shù)裙δ?，與我公司生產的科氏質量流量傳感器合為一體，組成具有就地顯示功能的質量流量計。

現已開發配套的轉換器有四種型號。轉換器的設計充分考慮了不同用戶的使用要求，除正常測量顯示介質質量流量、密度、溫度、累計流量值，還可實現單向計量控制、質量流量/體積流量換算顯示測量、介質濃度測量、管道吹掃辨別等多種附加功能。同時具有現場自動對

故障狀態顯示報警、超量報警提示、多種標準脈沖頻率輸出選擇等功能，方便儀表的使用和維護。

八、轉換器的主要技術參數

（1）測量、顯示參數：

測量參數：質量流量、體積流量、介質工作密度、介質工作溫度

顯示：雙排LED顯示 、三排LCD顯示；視窗尺寸：62×32mm（W×H）54×40mm（W×H）（Φ80mm）

測量顯示精度：0.05%

測量顯示單位：

質量流量：g/h、kg/h、t/h、g/m、kg/m、t/m

體積流量：cm3/h、dm3/h、m3/h、cm3/m、dm3/m、m3/m

密度：kg/m3或 g/cm3

溫度：℃、K、℉

（2）轉換器輸出信號

轉換器輸出信號：

0～10000Hz  脈沖信號 流量信號 集電極開路信號

當量脈沖信號 流量信號 集電極開路信號

4～20mADC電流信號，流量、密度輸出信號任選其一

電流輸出負載能力：不小于750歐姆（24VDC 電源）

注：可根據需要提供兩路電流信號

輸出信號精度：脈沖信號0.05%；電流信號0.2%

通訊信號：RS485 MODBUS協議

（3）使用環境溫度：-40～60℃

（4）供電電源：

18～36VDC電源功率：7W（基本電源）

85～265VAC電源功率：10W（附加電源）

（5）儀表防護及防爆：

防護等級：IP67

防爆等級：Ex d [ia]ⅡC T6 Gb

（6）結構尺寸、重量：Φ125×180mm 2.7kg

九、儀表常見故障處理方法

【零點漂移大】

故障原因：

1.流量計中介質是否滿管，且不流動。

2.流量計安裝管道是否固定，附近是否有較強振源或變頻器等干擾

3.傳感器安裝有應力

解決方法：

1.打料等方式使流量計滿管，關閉流量計兩端閥門

2.加支撐或改用軟管連接

3.連接管路與傳感器接口要同一軸心

【瞬時流量顯示不正?！?/span>

故障原因：

1.管道實際流量是否超過儀表設置的大量 程。

2.連接傳感器管線是否有強烈振動。

3.查看流量計零點是否正常。

4.檢查儀表的 F0和 DP 值，判斷儀表是否正常 工作。

解決方法：

1.減小管道流量或者重新設置流量計的較大流量

2.加支撐或改用軟管連接

3.滿足校準條件的情況下，校準零點。

4.儀表工作不正常，聯系廠家售后

【儀表沒有顯示】

故障原因：

1.儀表電源是否正常

2.測量接線板24V 電源是否正常

解決方法：

檢查電源電壓和接線端子，確保24V電源工作正常。

十、產品配貨清單

科氏力質量流量計本體（含標牌）

產品說明書一份

產品合格證

部分規格含附件

十一、為了幫助您更好的選擇適用產品，請?zhí)峁┮韵鹿r參數：

1、測量介質_________

2、口徑_________

3、工作溫度_________

4、工作壓力_________

5、量程范圍（流量范圍）_________

6、連接方式_________

7、供電電壓_________

8、防爆要求_________

9、其他功能要求_________

十二、上海有恒測控技術有限公司售后服務承諾：

1、用戶有相關技術問題可來電詳談，我們承諾會及時予以解答，并完善處理完畢。

2、技術人員可在線予以技術指導、調試或安裝指導等產品問題解答。

3、產品采購投入使用2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢。

4、本公司生產在售的所有產品質保均為12個月，免費提供電話咨詢技術安裝與調試服務，有用戶需要安裝調試服務可支付相關費用（含安裝費用與出差差旅費即可）
