圓形插板閥結構尺寸圖 規格 D D1 H n-? DN200 270 250 405 8-9 DN300 385 360 578 9-11 DN400 515 490 773 12-12 DN500 650 622 975 12-14 DN600 750 720 1125 12-頭、通風方式控制箱、通風方式信號燈箱等.圓形插板閥產品簡介 圓形插板閥適13 DN800 950 920 1425 16-17 DN1000 1205 1160 1807 20-18

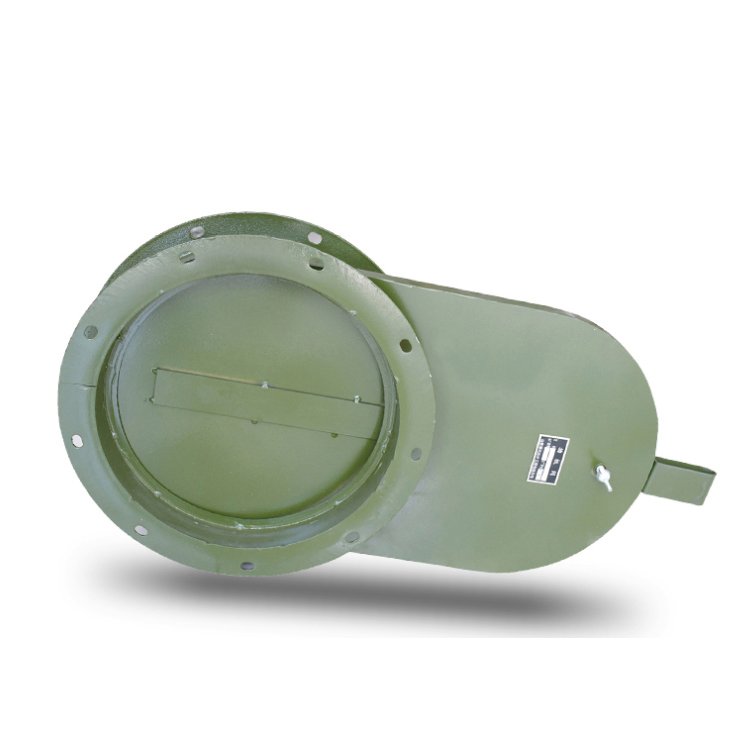

插板閥是一種粉料、晶粒料、顆粒料及小塊物料輸送管道，調節或切斷 物料流量的主要控制設備具有結構簡單、操作靈活、重量輕、無卡組、特別適用于各種固體物料、 50mm左右、團狀物料的輸送及流量調節、安裝不受角度限制、操作方便、能隨時調節開度等優點。 一、產品用途：插板閥是一種粉料、晶粒料、顆粒料及小塊物料輸送管道，調節或切斷 物料流量的主要控制設備，廣泛地應用于冶金、礦山、建材、化工等行業系統中，控制物料的流量調節或切作用。 二、產品特點：具有結構簡單、操作靈活、重量輕、無卡組、特別適用于各種固體物料、 50mm左右、團狀物料的輸送及流量調節、安裝不受角度限制、操作方便、能隨時調節開度等優點。 三、產品使用性能：公稱壓力：0.05mpa；介質流量：≤28m/s；工作溫度：≤300℃；適用 介質：無粘度的粉塵氣體、固體粉料、小顆粒物料。
