INSTOCK GPS天線信號分離器GPS310

型號：GPS310

品牌：INSTOCK Wireless Components

INSTOCK 3路，SMA（母），無源，L1和L2，50歐姆，INSTOCK GPS天線信號分離器GPS310

INSTOCK GPS天線信號分離器GPS310產品概述：

GPS L1-L5、GLONASS、伽利略分路器

低插入損耗（平均0.3 dB）

口間隔離度（平均30dB）

出色的駐波比（平均1.10:1）

直流塊端口Max 15VDC和75mA

符合RoHS標準的分流器結構

GPS310的特點和優點

概述

GPS310是一種三路無源GPS信號分離器，非常適合在三個SMA接收器之間分離GPS天線信號，同時提供直流電流路徑，從一個接收器為遠程有源GPS天線供電，同時阻斷其他接收器的直流路徑。所有端口均配備SMA母連接器。該裝置的一個特殊功能是200歐姆的內部負載，它為不為有源天線供電的GPS接收器提供電流消耗。當沒有電流消耗時，一些GPS接收器會錯誤地檢測到天線故障。200歐姆的內部負載提供了一個模擬的天線電流消耗，防止了接收器故障。直流阻斷端口的額定電壓為15VDC；額定電流為75mA。直流傳輸端口的額定電壓為50VDC；額定電流為1000mA。

電氣

該單元的核心是在低損耗、高頻、電介質基板上設計和蝕刻的威爾金森型微帶電路。電氣性能表現為插入損耗為0.6 dB（-4.77dB功率分配），隔離為18 dB，輸入VSWR為1.30:1，輸出端口VSWR為1.25:1。通過0.2 dB幅度平衡和3度相位平衡顯示相等的功率分配和對稱性。L1和L2 GPS頻帶的窄帶性能將更好。詳見3路GPS分路器測試掃頻。直流塊和200歐姆內部負載經過特殊設計，具有射頻透明性，對性能的影響可以忽略不計。

機械

機械特性包括精密CNC、黃銅、50歐姆SMA陰同軸連接器，帶有三合金鍍層，可確?？棺兩院偷蚉IM操作。連接器引腳為鍍金鈹銅，具有可靠性和低接觸電阻。原始電氣級PTFE支撐絕緣體固定接觸引腳，實現無故障同軸連接器配合。堅固的CNC加工鋁外殼具有清晰的化學膜表面，可保持長期運行和的屏蔽性能。通過兩個直徑為0.125英寸（3.18毫米）的通孔提供安全安裝。RoHS結構包括無鉛焊料和不含六價鉻的表面處理。

物理

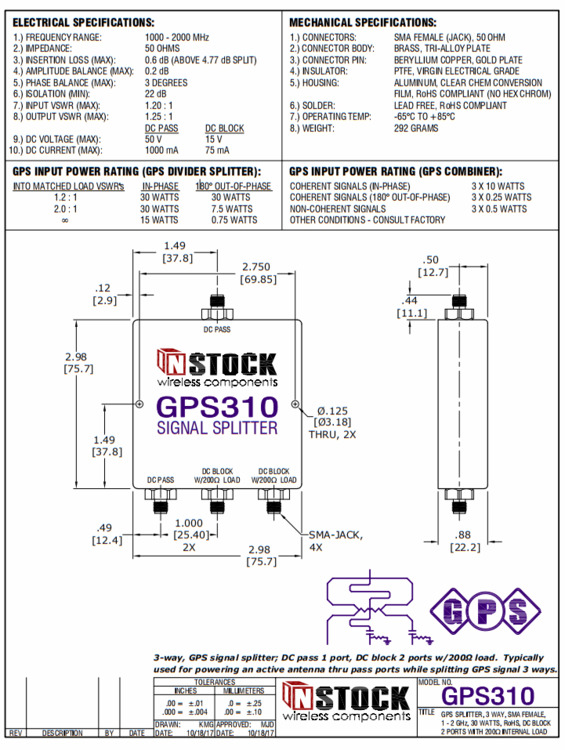

外殼尺寸為2.98英寸寬、2.98英寸深、0.88英寸高（75.7 x 75.7 x 22.2毫米）。SMA母（插孔）連接器從外殼延伸0.44英寸（11.1毫米）。工作溫度范圍為-65°C至+85°C。重量為292克。更多信息請參見3路SMA GPS分路器外形圖。

應用

GPS310型號是一款3路無源SMA GNSS分路器，覆蓋1000至2000 MHz的所有頻率，為GPS L1、L2、L3、L4、L5、GLONASS和伽利略導航衛星定位系統提供的性能。

INSTOCK三通道系列GPS信號分離器選型：

GPS310:GPS/GNSS信號分離器:3通道，SMA接口，1000-2000 MHz，1端口直通，2端口帶內部200歐姆負載的直流模塊

GPS311:GPS/GNSS信號分離器:3通道，SMA接口，1000-2000 MHz，IP67防水，1 port DC block+200歐姆負載

GPS312:GPS/GNSS信號分離器:3通道，SMA接口，1000-2000 MHz，3端口帶內部200歐姆負載的直流模塊

GPS330:SMA+N GPS信號分離器：3通道，SMA+N接口輸入，1000-2000 MHz，SMA with N-type input,2 ports DC block+200歐姆負載

GPS300:GPS/GNSS信號分離器:3通道，N接口，1000-2000 MHz，1端口直通，2端口帶內部200歐姆負載的直流模塊

GPS301:IP67 GPS/GNSS信號分離器:3通道，N接口，1000-2000 MHz，IP67防水，2 port DC block+200歐姆負載

GPS302:GPS/GNSS信號分離器:3通道，N接口，1000-2000 MHz，3端口帶內部200歐姆負載的直流模塊

GPS320:GPS/GNSS信號分離器:3通道，TNC接口，1000-2000 MHz，1端口直通，2端口帶內部200歐姆負載的直流模塊

GPS322:GPS/GNSS信號分離器:3通道，TNC接口，1000-2000 MHz，3端口帶內部200歐姆負載的直流模塊

GPS321:IP67 GPS/GNSS信號分離器:3通道，TNC接口，1000-2000 MHz，IP67防水，2 port DC block+200歐姆負載

GPS350:GPS/GNSS信號分離器:3通道，BNC接口，1000-2000 MHz，1端口直通，2端口帶內部200歐姆負載的直流模塊
