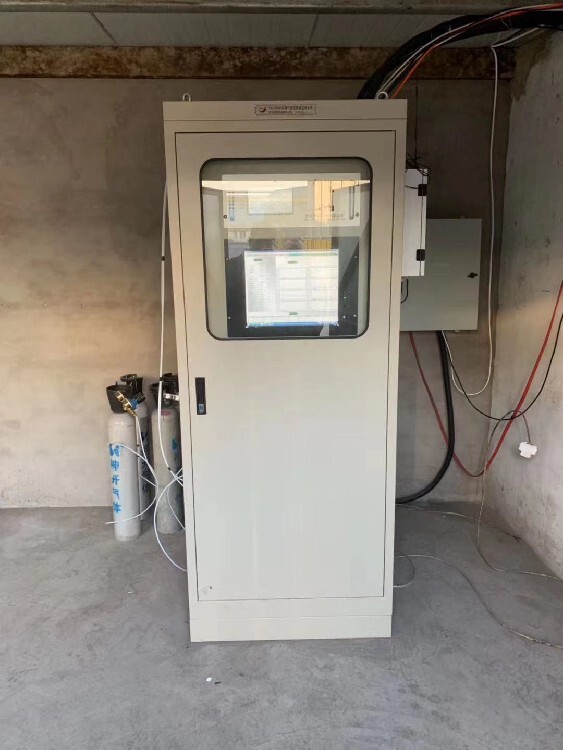

西安聚能儀器有限公司集多年環境監測系統的研發與應用經驗成功推出TR-9300C型固定污染源VOCs排放連續監測系統，主要應用于對各種工業污染源排放有機物的實時監測。本系列在線氣相色譜儀采用國際技術，性能穩定可靠，自動化程度高，檢測范圍寬；的硬件和高集成的智能化處理軟件使儀器滿足實時監測的苛刻要求。

TR-9300C型固定污染源VOCs排放連續監測系統由在線樣品前處理子系統、JNYQ-THC-51型在線氣相色譜儀、數據采集及處理子系統組成。在線樣品前處理裝置可實現管道樣品中粉塵的有效去除，防止煙氣中的粉塵進入到分析系統中，對系統器件造成損壞，影響儀器的使用壽命；樣品傳輸管路加熱至恒定溫度，樣品的穩定傳輸，有效防止樣品在傳輸過程中的損失，提高樣品檢測的準確度；JNYQ-THC-51型在線氣相色譜儀采用的色譜分離檢測技術，檢測量程寬、檢測靈敏度高，可有效監測煙氣排放前非甲烷總烴的濃度變化；測量信號送入數據采集與處理子系統，通過模擬信號傳輸至DCS系統，實現工作現場的無人值守連續監測運行。該系統具有現場數據實時傳輸功能，可通過DCS系統監控測試結果變化趨勢。
整套系統結構簡單，動態范圍廣，實時性強，組網靈活，運行成本低，同時系統采用模塊化結構，組合方便。并且能夠與企業內部的環保平臺和的數據系統通訊。

本技術解決方案是依據固定污染排放源的相關要求而需要的非甲烷總烴以及苯系物的分析儀器儀表設備的詢購文件，我們提交的技術文件遵守本項目的標準、規定和本詢購文件的要求，并供貨商及相關的文件也遵守本項目的標準、規定和本詢購文件的要求。
TR-9300C型固定污染源VOCs排放連續監測系統由在線樣品前處理子系統、JNYQ-THC-51型在線氣相色譜儀、數據采集及處理子系統3個子系統構成。

供氣系統
供氣系統包括：氫氣發生器和零氣發生器，主要用于提供TR-9300C型固定污染源VOCs排放連續監測系統載氣、FID檢測器燃燒氣和FID檢測器助燃?xì)?，供氣系統持續提供穩定的供氣壓力和流量，可分析儀器連續在線運行。

數采儀技術參數
CPU: 存儲器256M，可選外部存儲：SD卡及USB存儲設備
芯片主頻：200MHz
操作系統：內置Linux操作系統
顯示：液晶顯示，3.5寸TFT
通訊方式：GPRS/CDMA，可多中心傳送；
以太網：2個（10M/100M）雙通道冗余備份
模擬量輸入：8路（可擴展16路），精度12位AD，0～20mA/4～20mA;或0～5V
數字量：3路RS232，2路RS485
開關量輸入：4路（可擴展12路），光電隔離，直流12-48V
開關量輸出：2路（可擴展12路），250V/3A交流直流可選
精度：≤0.2%
電磁兼容：滿足IEC三級標準
電源：220VAC±15%,50HZ±5%
后備電池：12V≧2A（可選）
功耗：≤10W
通訊協議：HJ/T212-2005;污染源在線自動監測（監控）系統數據傳輸標準。
安裝方式：壁掛式
三防設計：防水、防塵、防破壞
相對濕度 ：20％～90％
環境溫度：－10℃～＋60℃
天線： 外置，全天候，自帶吸盤
TR-9300C型固定污染源VOCs排放連續監測系統可以在惡劣的環境下長期安全運行，滿足以下條件：
供電電壓：220VAC±10%，頻率50Hz±1；
儀表環境溫度：(5~35)℃；
濕度：≤90%RH；
氣壓：（86-106）kPa；
尾氣溫度：≤300℃；
所有設備的總用電量（kVA）：<6kVA（含高溫伴熱管線）；
