一、產品概述

晶振測試儀 GDS-80 是一款的晶振測試設備，專為滿足電子行業中對晶振檢測的需求而設計。該儀器采用的 π 型網絡零相位法，實現的測量，符合 IEC-444 標準。其測試頻率范圍為 10KHz-100MHz，能夠?qū)д竦亩喾N關鍵參數進行全面、準確的測試，包括串聯諧振頻率、負載諧振頻率、等效電阻、負載電阻、負載電容、動態電容、動態電感、品質因數和頻率牽引力等。廣泛應用于晶體行業、郵電、通信、廣播電視、學校、研究所及工礦企業等生產和科研領域。

二、核心優勢

（一）測量

GDS-80 晶體阻抗計采用高穩定度石英晶體振蕩器作為時間基準，結合的 FPGA 技術和單片機整合控制，實現的時間間隔測量，測量誤差小，確保檢定結果的準確性。

（二）多參數同步測量

能夠同步測量諧振頻率（串聯諧振頻率 Fs、負載諧振頻率 Fl）、阻抗特性（等效電阻 R1、負載電阻 RL、負載電容 CL）、動態性能（動態電容 C1、動態電感 L1、品質因數 Q 值、頻率牽引力 TS）等九大參數。

（三）智能抗干擾設計

采用多級數字濾波技術，復雜工況下測試穩定性提升 80%；全金屬屏蔽機身，通過 EMC Class B 認證，無懼電磁干擾。

（四）便捷操作與檢測

配備大屏幕液晶顯示和觸摸屏操作界面，界面友好，操作簡便。用戶只需連接設備、選擇測試模式，儀器即可自動完成測試過程，大大提高了工作效率。

（五）全場景適配

寬溫工作范圍（-30℃~70℃），滿足工業車間及實驗室環境?？蛇x配自動探針臺，無縫對接 SMD 晶振產線檢測。

三、技術參數

四、使用說明

（一）開機準備

將晶振測試儀 GDS-80 連接電源，開機后等待設備自檢完成，確保設備處于正常工作狀態。

（二）連接晶振

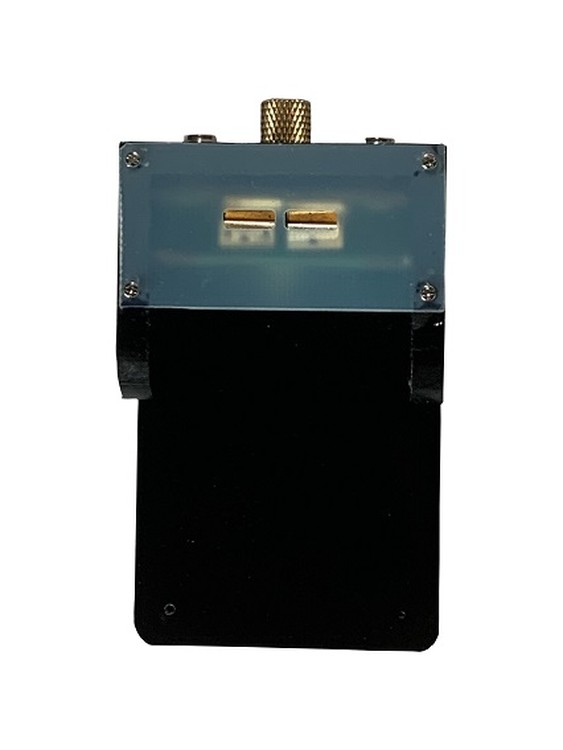

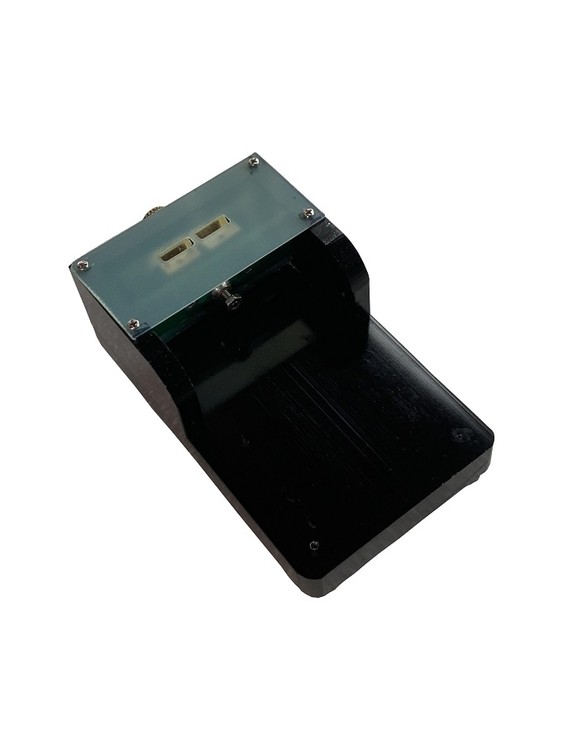

根據被測晶振的類型和測試需求，將晶振正確連接到儀器的測試端口。儀器可適配不同封裝的晶振，包括 SMD 封裝（如 3225/5032 等）、插件晶振（如 HC-49/U/S）等。

（三）參數設置

在儀器的操作界面上，根據具體的測試要求設置相應的參數，如測試頻率、負載電容等。儀器具備智能分析系統，可自動識別并適應不同的測量需求。

（四）開始測量

確認各項設置無誤后，點擊 “開始測量” 按鈕，儀器將自動進行測量，并在屏幕上顯示測量結果。測量過程中，儀器會實時采集數據，并進行分析處理。

（五）數據讀取與保存

測量完成后，用戶可以在儀器的屏幕上查看測量結果，包括串聯諧振頻率、負載諧振頻率、等效電阻、負載電阻、負載電容、動態電容、動態電感、品質因數、頻率牽引力等參數。通過 USB 或 RS-232 接口，可將測量數據上傳至電腦進行數據管理和分析。

五、應用場景

• 消費電子：智能手表、TWS 耳機等低頻晶振快速質檢。

• 5G 通信：基站濾波器、高頻振蕩器全參數驗證。

• 汽車電子：車規級晶振抗振性及溫漂測試（支持 AEC-Q200 標準）。

• 工業自動化：PLC 控制器、伺服電機時鐘源批量校準。

六、采購信息

• 價格：晶振測試儀 GDS-80 的參考價為 22800 元 / 臺，具體成交價以合同協議為準。

• 訂貨量：≥1 臺，可根據實際需求進行采購。

• 供貨期：一般為 7-15 個工作日，具體以供應商確認為準。

智慧源 GDS-80 晶振測試儀以其、多功能和智能化的特點，為晶振測試提供了全面的解決方案。無論是提升產線效率，還是保障產品品質，GDS-80 均為您的理想選擇。立即聯系智慧源，獲取專屬測試解決方案！
