一、基本概述

    堆垛機伸縮貨叉指的是堆垛機上使用的一款能夠雙向自動伸縮的貨叉，簡稱：伸縮叉、伸縮貨叉，又名：堆垛機貨叉、伸縮牙叉、移載貨叉等，它是一種物料移載或搬運工具，具有堅固的結構性能、精準(zhun)定位功能、強大的運載能力，它可與生產系統、企業管理系統相對接，采用計算機及條形碼技術(編碼器)，實現倉儲的智能化管理和信息化運營！

    二、結構與類型

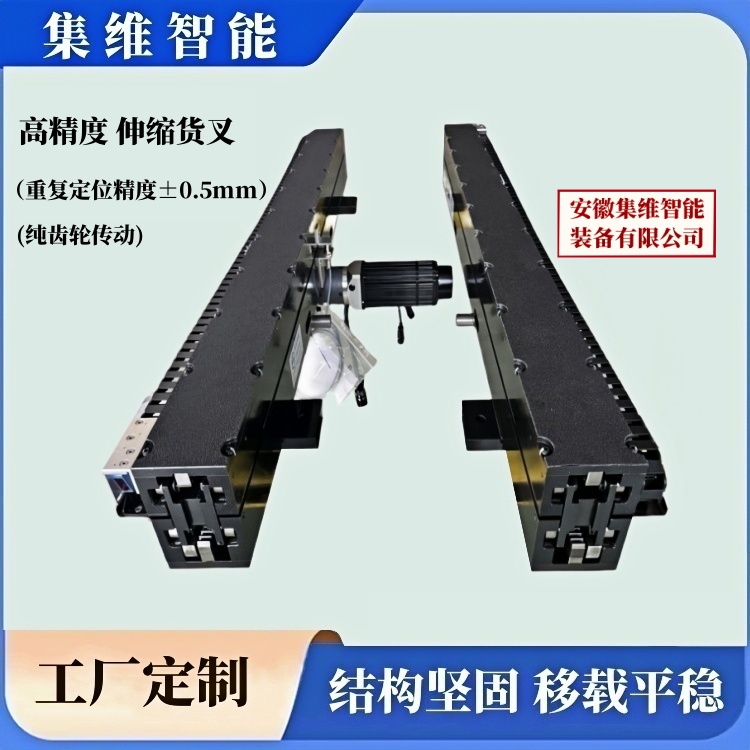

    堆垛機伸縮貨叉有多種結構或類型，如：機械性結構方面有：單伸位（或單深位）、雙伸位（或雙深位）結構，傳動結構方面有：齒輪齒條鏈條組合傳動結構、純齒輪傳動結構，以及穩定性比較高寬載面（寬截面）設計、應用于狹小空間的窄載面（小截面）設計等，運行方式上有：單列式（或單指式、單臂式）、雙列式（或雙指式、雙臂式），使用環境方面有：高低溫環境、無塵潔凈環境（包括：百級潔凈環境、千級潔凈環境、萬級潔凈環境）等，材料方面有：高強度碳鋼材料，防水防銹耐腐蝕抗高低溫的不銹鋼材料、強度輕的鋁合金材料等，不同的使用環境，貨叉的結構、材質等也有所不同！

上圖：單指式（單列式、單臂式）-單伸位（小板式）-堆垛機伸縮貨叉_案例圖

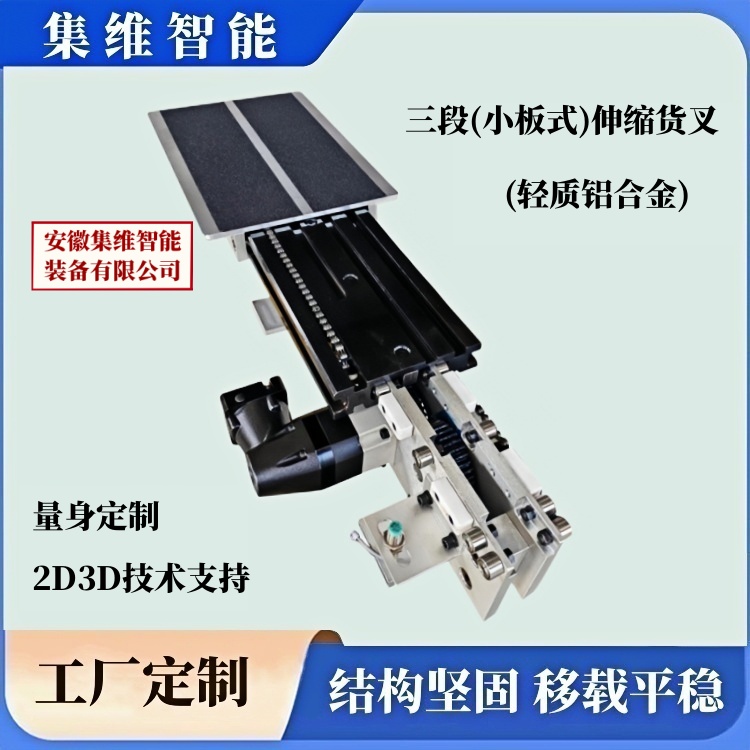

上圖：單指式（單列式、單臂式）-單伸位（輕質鋁合金）-堆垛機伸縮貨叉_案例圖

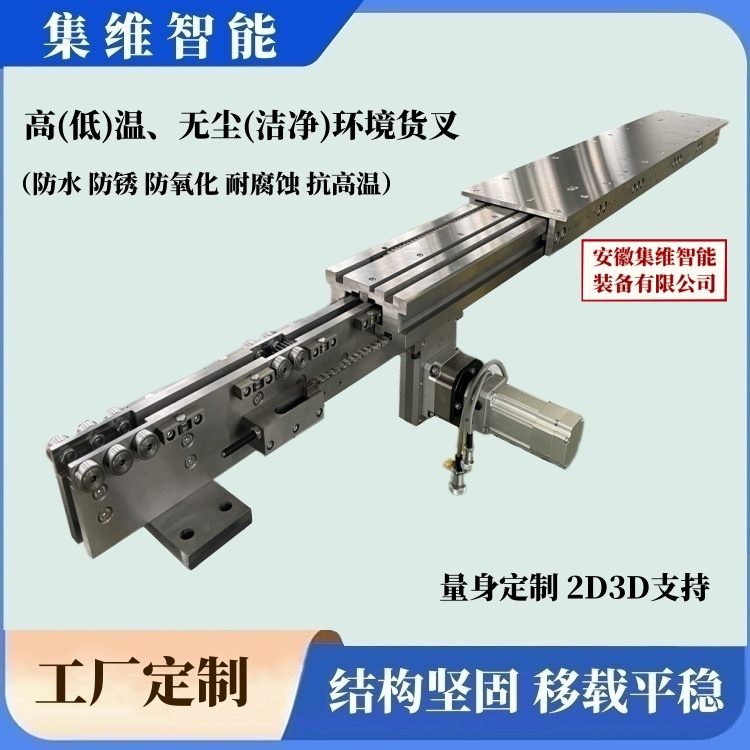

上圖：單指式（單列式、單臂式）-單伸位（316L級不銹鋼）-堆垛機伸縮貨叉_案例圖

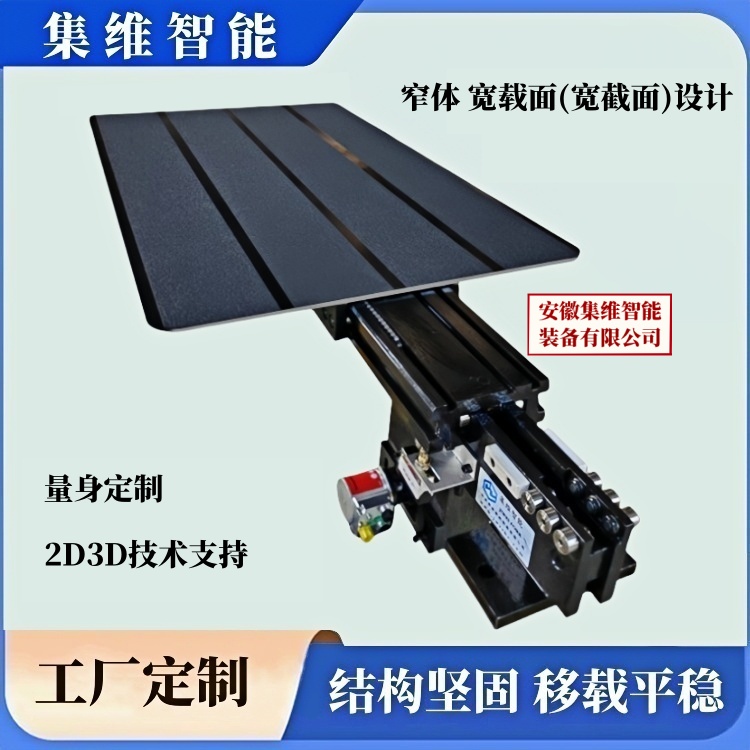

上圖：單指式（單列式、單臂式）-單伸位（寬載面、大板式）-堆垛機伸縮貨叉_案例圖

上圖：單指式（單列式、單臂式）-單伸位（中量型）-堆垛機伸縮貨叉_案例圖

上圖：單指式（單列式、單臂式）-雙伸位（單電機）-堆垛機伸縮貨叉_案例圖

上圖：單指式（單列式、單臂式）-雙伸位（雙電機）-堆垛機伸縮貨叉_案例圖

    三、單伸位結構與雙伸位結構的設計區分

   （1）單伸位（或單深位）結構指的是貨叉的行程可以伸入或深入到一個庫位中，也就是說它的移載距離比較短，稍大于叉體的自身長度，它是由三節或三段叉體疊加在一起組成的，一節固定叉體、兩節可移動（可伸縮）叉體，固定叉體（下叉體）安裝在載貨臺上，中叉體在齒輪齒條的驅動下，向外移動大約自身長度的一半，前叉體（上叉體）再從中間叉體的中點繼續向外延伸！

   （2）雙伸位（或雙深位）結構則指的是貨叉的行程可以伸入或深入到前后兩個或里外兩層庫位中，它的移載距離比較大，伸縮行程能達到兩倍多叉體的自身長度，它是由四節叉體疊加在一起組成的，一節固定叉體、三節可移動（或可伸縮）叉體，固定叉體安裝在載貨臺上，下中叉體在齒輪齒條或鏈輪鏈條的驅動下，向外移動大約自身長度的一半，上中叉體再從下中叉體的中點繼續向外延伸，上叉體再從上中叉體的中點繼續向外延伸，使上叉體的伸縮距離（或移載距離）更遠！

    四、單伸位貨叉與雙伸位貨叉負載上的差別

   （1）單伸位（或單深位）結構的貨叉與雙伸位（或雙深位）結構的貨叉，在正常情況下負載方面沒有明顯不同，只有在重載情況下才有實質性的區分，單伸位結構的貨叉具有強大的載荷能力，載荷量從小到幾十公斤、大到數噸，乃至數十噸，覆蓋范圍比較大，輕載重載都可以！

   （2）雙伸位結構（或雙深位結構）的貨叉，載荷量的滿載上限一般不大于2～3噸，如果負載過大，撓度也就會越偏大，而撓度值如果超出可允許范圍，貨叉就會出現卡頓現象，運行也不流暢，故而雙伸位結構（或雙深位結構）的貨叉，不宜重載、過載（超載）！

    五、行程（移載距離）對比

    單伸位（或單深位）結構的貨叉，移載距離比較一般，僅稍大于叉體（叉臂）自身長度，而雙伸位（或雙深位）結構的貨叉，則具有明顯的行程優勢，其移載距離是叉體（叉臂）自身長度的近兩倍！

    六、單伸位貨叉與雙伸位貨叉結構之優勢

   （1）單伸位貨叉（或單深位）貨叉具有結構簡潔、撓度低、載荷量大之特點，廣泛應用于立體庫、智能倉儲、物流配送（轉運）中心、自動化生產線、新能源、高低溫環境作業等多個行業領域，能基本滿足各種物料的移載需求！

   （2）雙伸位貨叉（或雙深位貨叉）則具有體積小、占用空間少、移載距離遠之特點，具有明顯的行程優勢，能有效提升倉儲的存儲空間，增加倉儲的儲存量，主要應用于密集型智能倉儲、立體庫！

    七、工廠（供應商）簡介

    安徽集維智能裝備有限公司（馬鞍山市）是一家專業的伸縮貨叉（移載貨叉）生產制造工廠，具備年生產1600多臺套各類伸縮貨叉（移載貨叉）的制造能力，具有快速完成方案的設計能力，短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

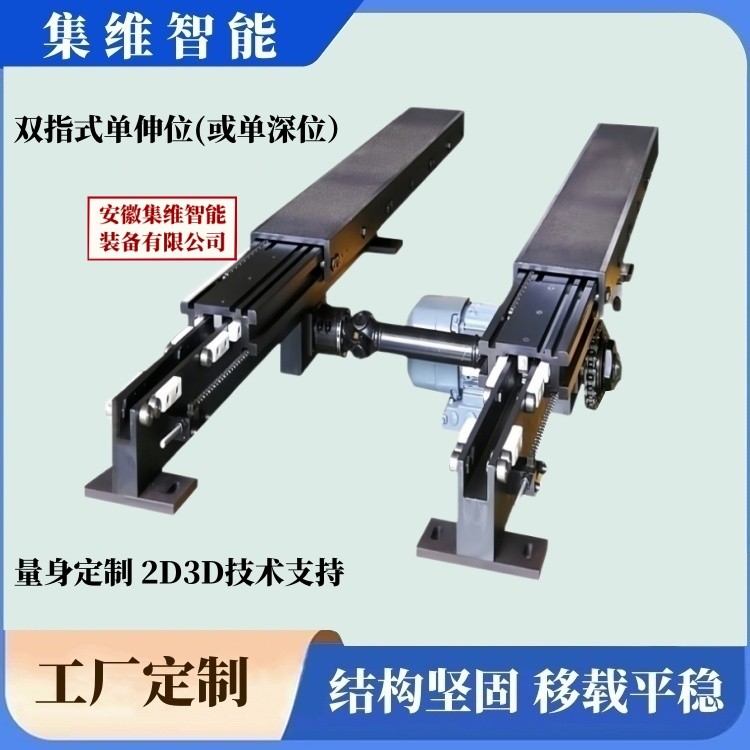

上圖：雙指式（雙列式、雙臂式）-單伸位（直角面）-堆垛機伸縮貨叉_案例圖

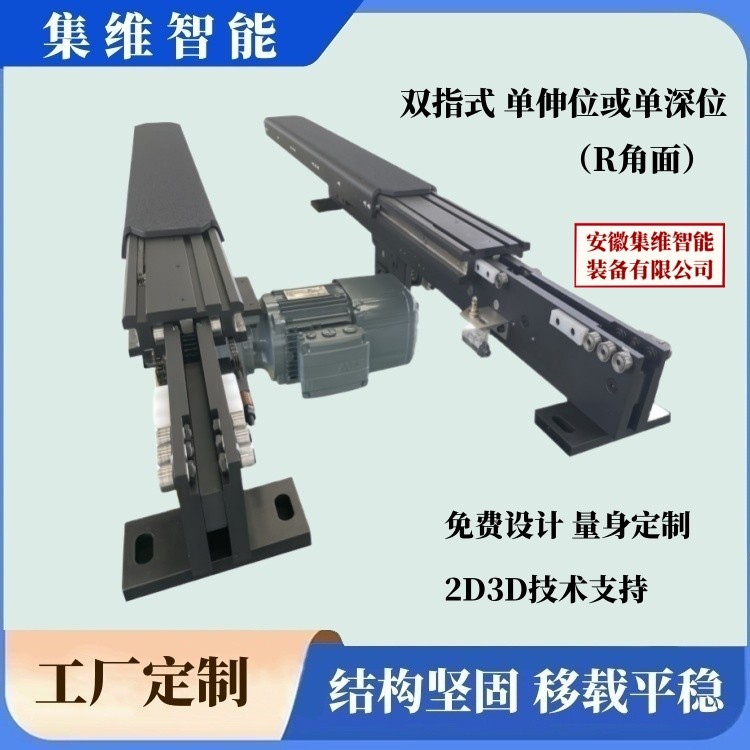

上圖：雙指式（雙列式、雙臂式）-單伸位（R角面）-堆垛機伸縮貨叉_案例圖

上圖：雙指式（雙列式、雙臂式）-單伸位（）-堆垛機伸縮貨叉_案例圖

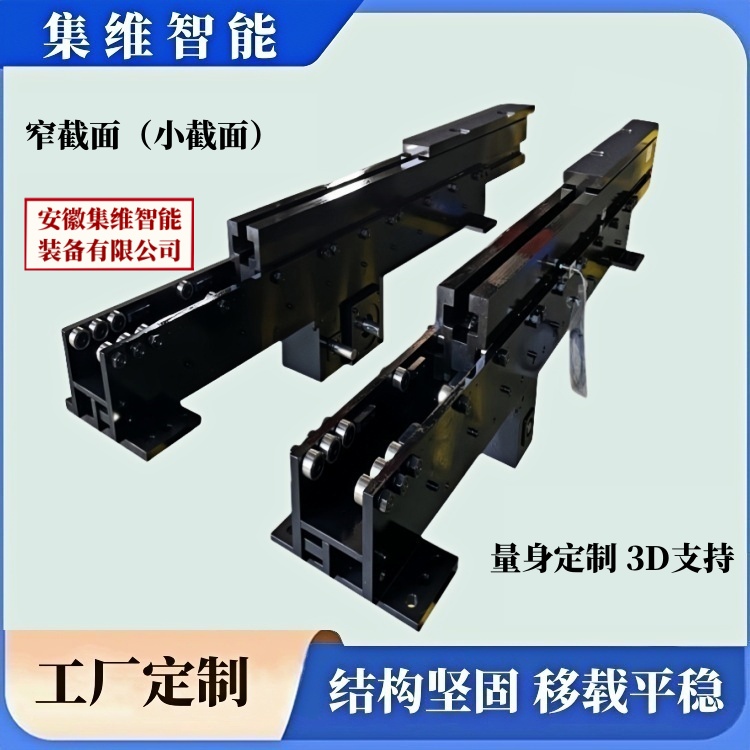

上圖：雙指式（雙列式、雙臂式）-單伸位（窄截面或小截面）-堆垛機伸縮貨叉_案例圖

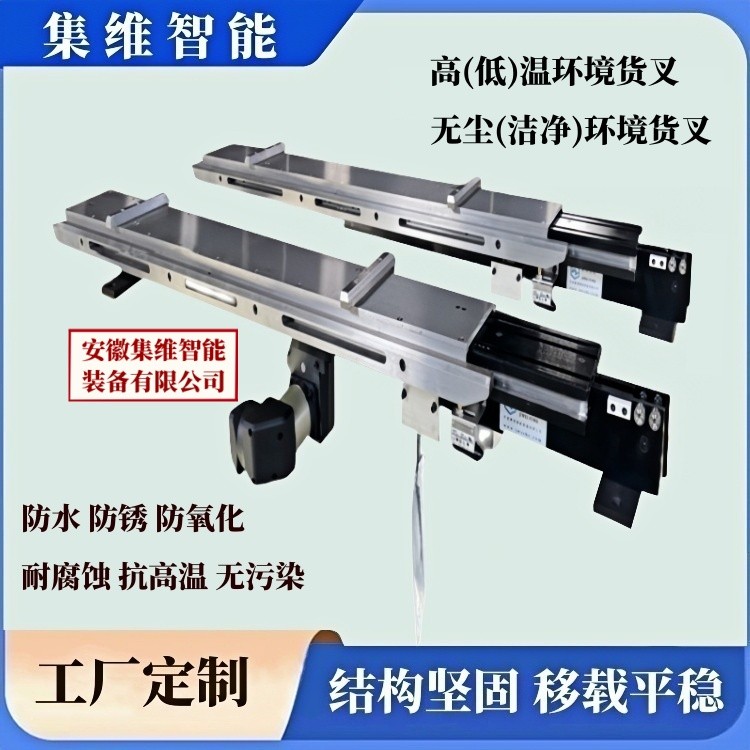

上圖：雙指式（雙列式、雙臂式）-單伸位（不銹鋼）-堆垛機伸縮貨叉_案例圖

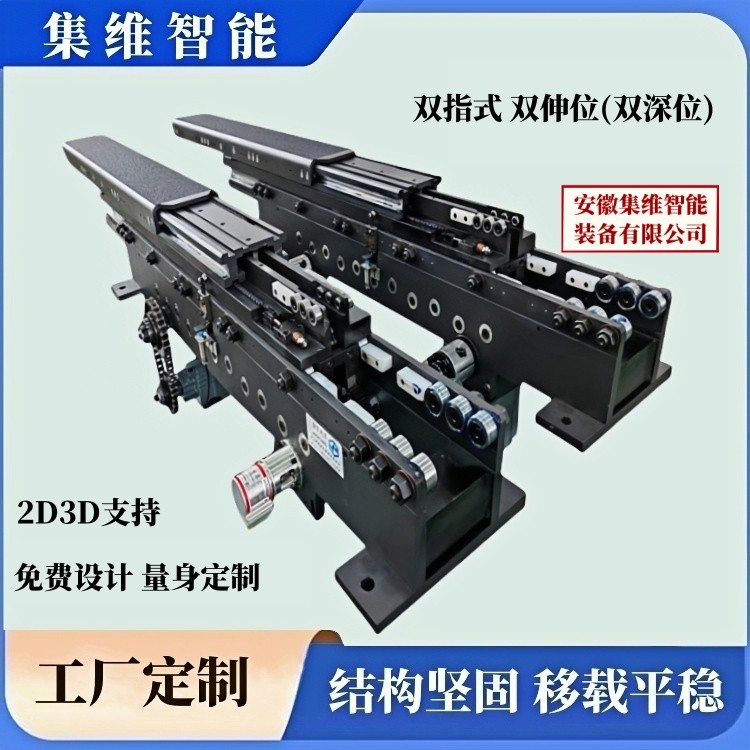

上圖：雙指式（雙列式、雙臂式）-雙伸位（直角面）-堆垛機伸縮貨叉_案例圖

上圖：雙指式（雙列式、雙臂式）-雙伸位（R角面）-堆垛機伸縮貨叉_案例圖

上圖：集維系列-堆垛機伸縮貨叉_性能優勢簡介

上圖：集維工廠_企業資質證書

上圖：集維工廠_企業外景
