?；u上墻注意事項(xiàng)
01. 使用的粘結(jié)力強(qiáng)的瓷磚粘結(jié)劑
瓷磚粘結(jié)劑品牌眾多，型號也較多，在選擇使用瓷磚粘結(jié)劑時(shí)，咨詢賣家，選擇適合?；u上墻的瓷磚粘結(jié)劑，不可只考慮成本，一味選擇位的品牌或型號。
02. 使用有品質(zhì)保障的瓷磚粘結(jié)劑
瓷磚粘結(jié)劑選擇正規(guī)廠家生產(chǎn)，有生產(chǎn)廠家名稱、地址、電話、售后服務(wù)及生產(chǎn)日期和保質(zhì)期；應(yīng)選擇市場上度較高的品牌瓷磚粘結(jié)劑。
03.按瓷磚粘結(jié)劑的使用說明進(jìn)行施工
未嚴(yán)格按瓷磚粘結(jié)劑使用說明書施工（如攪拌時(shí)間、靜置時(shí)間）、采用了與水泥砂漿一樣的方法使用瓷磚粘結(jié)劑、墻體的基層處理不當(dāng)、施工時(shí)未預(yù)留足夠的膨脹縫等等，都可能造成雖然使用了瓷磚粘結(jié)劑，但后期也出現(xiàn)了空鼓脫落的現(xiàn)象。

從粘結(jié)機(jī)理上看：
水泥屬水硬性膠結(jié)材料，其粘結(jié)力是依靠漿料滲透入被粘結(jié)體孔隙內(nèi)，逐漸形成針刺狀結(jié)晶體并產(chǎn)生摩擦力，從而達(dá)到機(jī)械釘合粘結(jié)力。?
?；u材質(zhì)致密，吸水率低，一般僅為1‰，孔隙率較少，因此傳統(tǒng)的水泥砂漿以及普通的瓷磚粘合劑很難實(shí)現(xiàn)有效牢固粘貼。
總而言之，樓宇內(nèi)外小部分?；u出現(xiàn)空鼓，是物理原因，近期溫度驟降，導(dǎo)致玻化磚的粘結(jié)強(qiáng)度下降，屬正常現(xiàn)象。

玻化磚用了背膠也用了粘結(jié)劑，為何還是空鼓？
玻化磚鋪貼的施工流程有很多，很多個(gè)環(huán)節(jié)的失誤都會造成?；u空鼓：
1、背膠和粘結(jié)劑質(zhì)量是否合格，是否符合標(biāo)準(zhǔn)；
2、背膠和粘結(jié)劑是否攪拌均勻；
3、背膠和粘結(jié)劑的涂刷和批刮是否符合規(guī)范，粘結(jié)劑是否滿批或是用齒形刮板；
4、基層是否穩(wěn)定，粘結(jié)劑的選用和施工方法是否符合基層狀態(tài)；
6、玻化磚鋪貼時(shí)是否留縫；
7、玻化磚鋪貼之后是否用柔性填縫劑填縫。

石材空鼓、脫落的常見原因。
隨著我國天然石材行業(yè)的發(fā)展壯大以及產(chǎn)品使用量的迅速增加，天然石材鋪貼后空鼓脫落時(shí)有出現(xiàn)。
如何才能解決天然石材空鼓脫落的問題呢？
天然石材空鼓、脫落主要有以下三種原因
1、基層出現(xiàn)空鼓、脫落：
天然石材鋪貼的基層要求堅(jiān)固、平整、干凈，并且無空鼓、裂紋、浮灰、浮漿、脫模劑、油脂等影響粘結(jié)的物質(zhì)。基層的粘結(jié)強(qiáng)度應(yīng)大于0.4MPa以上。
2、天然石材粘結(jié)背網(wǎng)的背膠脫落：
部分易碎的天然石材加工出廠后會帶有背網(wǎng)，此類背網(wǎng)的粘結(jié)材料采用水泥基背膠，如果為樹脂型背膠，濕貼前要將其清理干凈。否則在堿性環(huán)境下，樹脂型背膠出現(xiàn)加速老化，3-6月后與天然石材脫離。采用水泥基背膠處理的天然石材采用水泥基石材膠粘劑粘結(jié)，才能增加其牢固度，防止空鼓或脫落。
3、施工未采用薄貼法工藝，鋪貼時(shí)未預(yù)留縫隙：
天然石材鋪貼時(shí)應(yīng)根據(jù)石材規(guī)格的大小、基層的誤差等條件選擇合適的齒形刮刀進(jìn)行施工。施工時(shí)應(yīng)在基層和石材背面以45-60°的角度同時(shí)刮涂一層石材膠漿，再充分揉壓密實(shí)，滿漿率達(dá)到95%以上方可確保石材粘結(jié)牢固和不空鼓。

石材單面上漿鋪貼，出現(xiàn)空鼓薄貼法粘貼天然石材，降低空鼓率天然石材的膨脹系數(shù)為-6，約為混凝土的一半。按要求預(yù)留2-5毫米縫寬進(jìn)行鋪貼，可以分散不同膨脹系數(shù)的結(jié)合體因冷熱溫差而引起的體積膨脹應(yīng)力。不留縫的“密縫鋪貼”方式雖然有美觀易清潔的優(yōu)點(diǎn)，但環(huán)境溫度變化較大，特別是驟冷時(shí)，容易導(dǎo)致天然石材拱起脫落，尤其是大規(guī)格的天然石材。

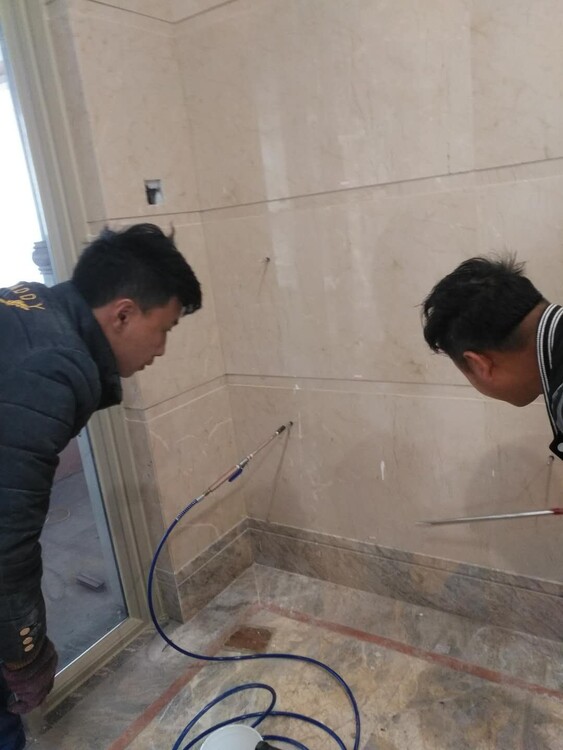

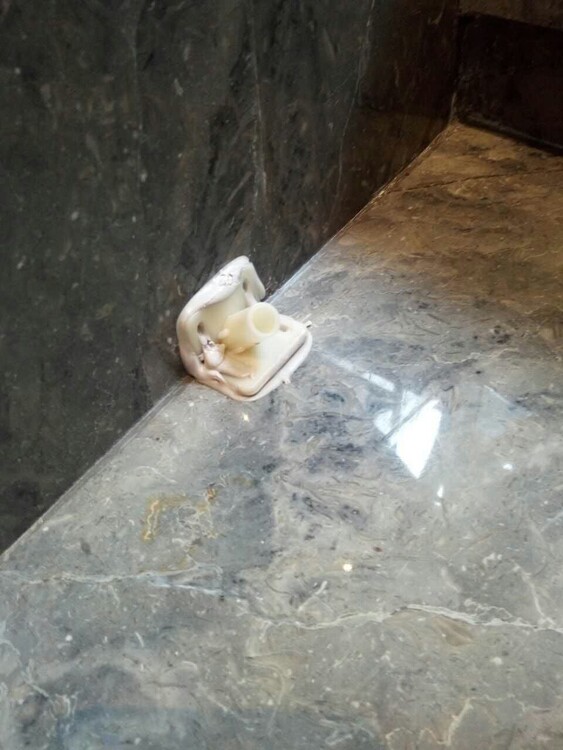

工程師AB-5石材空鼓灌漿樹脂，空鼓、脫落為單組份綠色環(huán)保產(chǎn)品，具有粘結(jié)性、施工方便，簡單、使用成本低、防水、防老化、耐高溫，耐低溫，、無味、等優(yōu)勢。大幅度的增加抹灰砂漿的粘結(jié)強(qiáng)度、防止砂漿過早硬化、減少砂漿開裂、提升防止?jié)B水效果，適用于各種硬質(zhì)磚和石材等背面處理，提高瓷磚石材與粘結(jié)材料之間的粘結(jié)強(qiáng)度，有效解決瓷磚，石材濕貼中常見的等問題。
