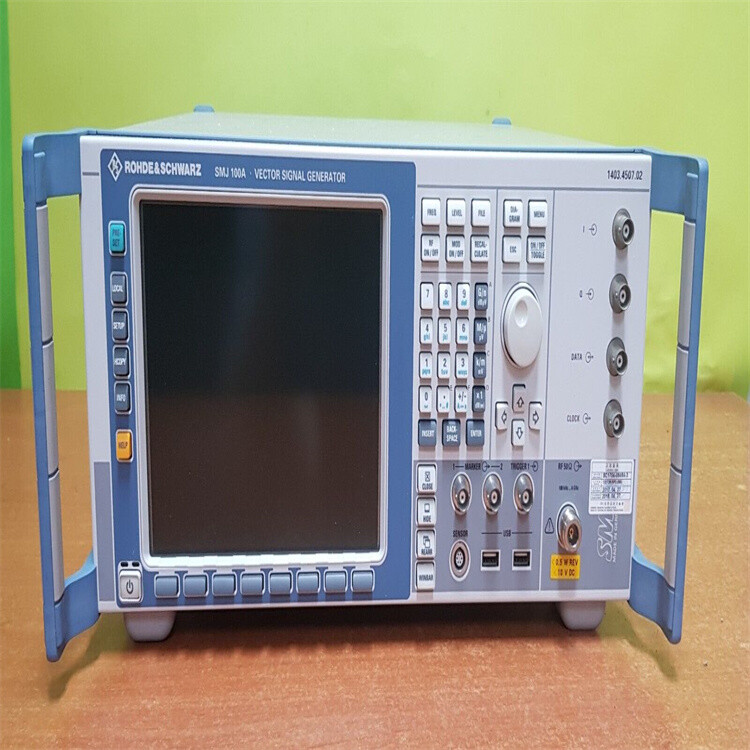

羅德與施瓦茨 SMJ100A SMA100B矢量信號發生器

R&S SMJ100A 矢量信號發生器可滿足各種應用對現代矢量信號發生器提出的所有挑戰。例如，它提供了研究和開發所需的信號質量和靈活性，更不用說方便的圖形用戶界面 (GUI)。此外，它還具有靈活的基帶和較短的設置時間。基帶滿足從提供實時信號到重放預先計算的波形的所有要求。

R&S SMJ100A 配備 3 GHz 或 6 GHz 頻率選項，涵蓋數字射頻傳輸中必需的所有重要頻段。內部基帶發生器選件可處理多種數字標準，例如 GSM/EDGE、3GPP FDD 和 CDMA2000 1)。其特性使 R&SSMJ100A 成為理想的通用矢量信號發生器，支持多種應用。

為了滿足未來的標準，R&S SMJ100A 具有較大的帶寬；因此，WiMAX等新標準不會造成任何問題。內部任意波形發生器證明了其多功能性。它提供長度高達 128 Msamples 的序列，可與 R&S WinIQSIM? 或 Matlab 的各種信號一起使用。

高信號質量

• 具有 200 MHz RF 帶寬的 IQ 調制器

• 非常低的 SSB 相位噪聲（典型值）- 133 dBc（f = 1 GHz、20 kHz 載波偏移、1 Hz 測量帶寬）

• 典型寬帶噪聲 -153 dBc（CW，f = 1 GHz，>10 MHz 載波偏移，1 Hz 測量帶寬）

• 典型的出色 ACLR 性能。3GPP FDD 為 +69 dB（測試模型 1，64 個 DPCH）

• 標配高穩定性參考振蕩器

• 高水平重復性

非常適合生產

• 非常短的頻率和電平設置時間（

• 電子衰減器在整個電平范圍內高達 6 GHz

• 使用 RF 列表模式和多段波形進行靈活的高速測量

基帶多功能性

• 支持 EUTRA/LTE 信號生成

• 支持 WiMAX? IEEE 802.16-2004/Corr1-2005、802.16e-2005 和 WiBro

• 3GPP FDD 的四個實時碼道，支持 HSPA 和 HSPA+

• 一幀中具有 GSM、EDGE 和 EGPRS2 時隙的混合幀（每幀具有相同的符號率）

• 帶有通用編碼器的基帶發生器，用于實時信號生成

• 具有 16 Msample、64 Msample 或 128 Msample 的任意波形發生器

• R&S?WinIQSIM2? 和 R&S?WinIQSIM? 仿真軟件支持的任意波形發生器

使用方便

• 800 × 600 像素彩色顯示屏（SVGA 格式）

• 直觀的用戶界面，帶有信號流圖形顯示（框圖）

• 通過內置瞬態記錄器以圖形方式顯示基帶信號

• 上下文相關幫助系統

• 所有編輯字段的工具提示

連接性

• 可選數字I/Q輸出；支持 R&S?EX-IQ-Box，實現靈活的數據格式和時鐘生成

• 支持 R&S?NRP 功率傳感器

• 通過 LAN（千兆位以太網、VXI11）和 GPIB 進行遠程控制

• 通過Windows遠程桌面或VNC進行遠程操作

• 用戶可選擇的觸發和標記信號

• 用于鍵盤、鼠標和記憶棒的 USB 連接器

• LXI C 類合規性

主要事實

• 頻率選項從 100 kHz 到 3 GHz/6 GHz

• 支持 3GPP LTE FDD 和 TDD、LTE Advanced、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE Evolution、TD-SCDMA、WLAN 和所有其他重要數字標準

• 具有 200 MHz RF 帶寬的 I/Q 調制器

• 帶有實時編碼器和任意波形發生器的可選基帶發生器，可實現大的靈活性

• 可選的僅 ARB 基帶發生器作為節省成本的替代方案

• 的射頻性能

頻率

• 頻率范圍 100 kHz 至 3 GHz/6 GHz

• 設定時間

• 在列表模式下設置時間

等級

• 范圍 -144 dBm 至 +13 dBm (PEP) [超出范圍 +16 dBm]

• 設定時間

• 在列表模式下設置時間

頻譜純度（f = 1 GHz）

• 非諧波

• 載波偏移 > 10 kHz：

• 載波偏移 > 800 kHz：

• SSB 相位噪聲典型值 -131分貝

• 寬帶噪聲

•


• 典型值 -153 dBc（連續波）

• 典型值 -146 dBc（I/Q 調制）

ACLR性能

• 3GPP FDD 測試模型 1，典型值 64 個 DPCH 69分貝

I/Q 帶寬 (RF)

• 內部 80 MHz

• 外部 200 MHz

支持的調制類型

• 詢問 0 % 至 100 %

• FSK MSK、2FSK、4FSK、可變 FSK

• PSK BPSK、QPSK、OQPSK、p/2 DBPSK、p/4 DQPSK、p/8 D8PSK、p/4 QPSK、8PSK、8PSK 邊緣

• QAM 16 QAM、32 QAM、64 QAM、256 QAM、1024 QAM

支持的標準和數字系統（取決于選項）

• 3GPP LTE、3GPP HSPA、3GPP FDD、3GPP TDD、TD-SCDMA、GSM/EDGE/EDGE 演進、cdmaOne、CDMA2000?、1xEV-DO、WiMAX? IEEE 802.16?-2004/Cor1/D5 和 IEEE 802.16e-2005、 IEEE 802.11a/b/g/n、TETRA、Bluetooth?、AWGN、用戶定義的多載波 CW、GPS、DAB/T-DMB、XM-RADIO

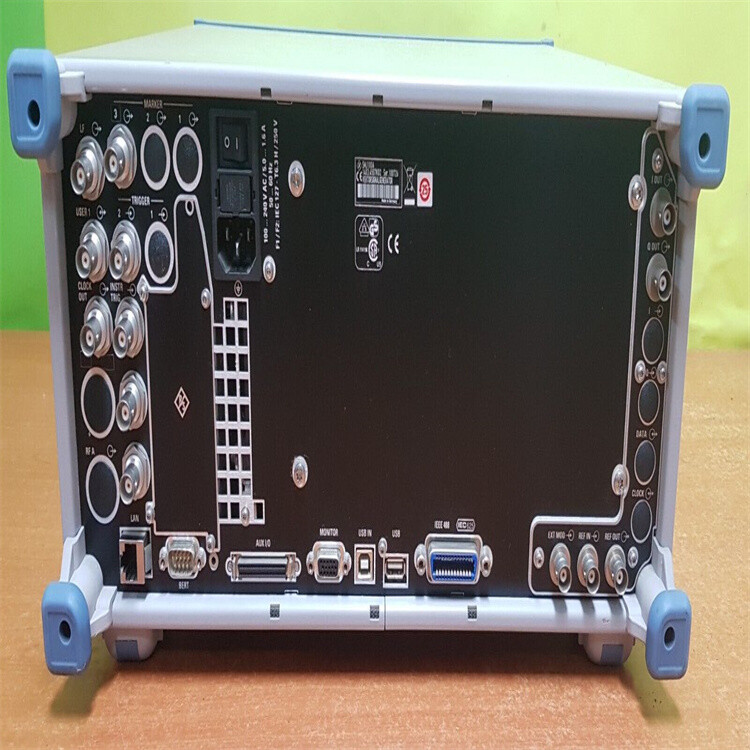

接口

• IEEE 488.2、LAN (100BaseT)、3 個 USB、1 個 USB 從屬端口、VGA
